Создать стринг профиля бурового станка
При создании скважин (см. ниже) можно брать в расчет размер и доступность бурового оборудования. Это поможет вам избежать проектирования скважин, которые в итоге будут недоступны.
Для настройки ограничений бурового станка, в первую очередь, необходимо измерить его объемы и прочертить его контур с помощью стрингов. По умолчанию буровой станок рассматривается как стационарный объект, тем не менее его оборудование является передвижным и вращающимся (относительно плоскости веера).
Контур бурового станка - это поперечный разрез (профиль) бурового станка, который включает в себя все его крупные части. Профиль бурового станка спроектирован с помощью стрингов в Визексе. Он может быть прорисован как поперечный разрез или в виде План (рекомендуется). Координаты точек стринга не имеют значения, поскольку масштаб чертежа 1:1.

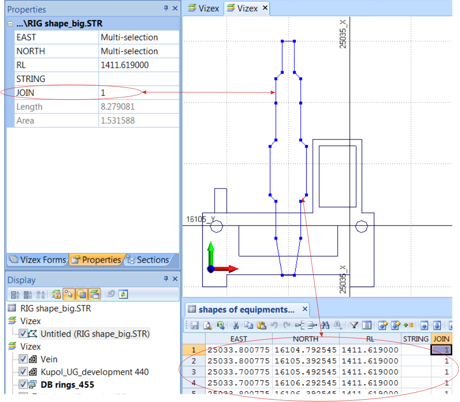

Файл стрингов, использующийся для определения профиля бурового станка, может содержать множество стрингов. Первый стринг, который вы увидите в файле (т.е. первая запись в файле, которая появится на экране после того, как вы откроете его в Редакторе файлов), используется для представления передвижной части станка. На рисунке 32 представлен чертеж профиля бурового станка, на котором выделены его передвижные части.
Рисунок 32. Стринг профиля бурового станка
|
Чтобы установить ограничение станка для проектирования ваших скважин, нажмите на кнопку Опции проектирования буровых вееров в соответствующей панели инструментов. |
Во вкладке Опции | Буровой станок выберите метод применения ограничения доступа к буровому станку, используя заданный радиус или форму (фигуру) станка:
- Если вы выбрали опцию Радиус, укажите радиус (м) круга, который представляет минимальный зазор от любой части (основания, стенок или кровли) границы бурового веера. Если этот круг пересекает границу веера, приложение не позволит оцифровать точку поворота (вы поймете это по тому, что курсор мыши не изменит свою форму. Если существует верная позиция точки поворота, курсор изменится на значок "веера").
- Если вы выбрали опцию Форма бурового станка, укажите Файл стрингов, который был создан для того, чтобы определить форму станка, укажите в файле поля координат X и Y (с помощью которых задается ширина и высота станка), а также смещение точки поворота вдоль координат X и Y. Вы также можете установить габариты станка слева, справа, вверх и вниз, чтобы ограничить смещение стрелы от положения по умолчанию.
После того как вы зададите форму бурового станка, в правой части диалогового окна будет показан предварительный вид профиля станка.
При настройке ограничений бурового станка в диалоговом окне Опции проектирования буровых вееров, мы рекомендуем вам использовать кнопку Формы для сохранения параметров.
