Добавить выработку (форма)
-

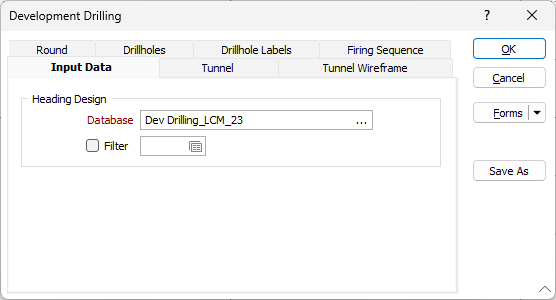

Если слой Проектирование выработок не открыт, программа предложит вам открыть или создать слой Проектирование выработок. Смотрите: Данные ввода
Если слой Проектирование выработок открыт, но не является активным, программа предложит вам выбрать активный слой.

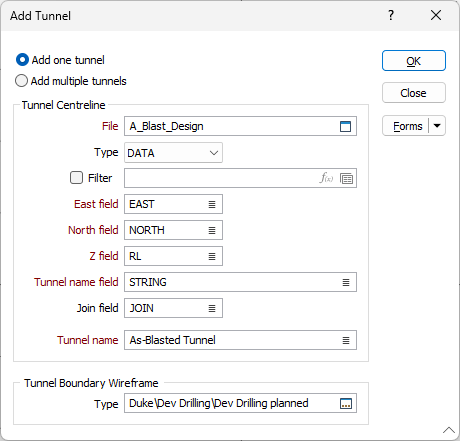

Форма Добавить выработку содержит различные параметры для конфигурирования выработок, которые вы намерены добавить в базу данных проходческого бурения.
Выберите опцию Добавить одну выработку, чтобы сконфигурировать и добавить одну выработку, либо Добавить несколько выработок.
Осевая линия по выработке
Используйте поле Файл, чтобы выбрать файл стрингов, содержащий одну или несколько осевых линий по выработке.
Значения в полях Восточные, Северные и Z-координаты (высота) определяют координаты выработки, которую необходимо добавить.
Вы можете выбрать поле из файла стрингов, которое представляет поле имени выработки, используя соответствующую опцию. Если вы выбрали параметр Добавить одну выработку, нужно указать поле имени выработки.
Выберите имя выработки в поле Имя выработки.
Каркас границы выработки
Укажите тип каркаса границы выработки в поле Тип. Каркасы, определяющие профиль выработки, будут принадлежать этому типу.
Примечание: как правило, каркасы границ извлекаются с использованием стрингов в том же файле стрингов. Необходимо, чтобы имена выработок совпадали с именами каркасов границ, которые вы создали для каждой выработки.
Добавить несколько выработок
При выборе опции Добавить несколько выработок нет необходимости указывать Имя выработки. Вместо этого функция попытается сопоставить значения в Поле имени выработки в Файле стрингов с именем каркаса указанного типа.
На экране появится сообщение об ошибке появится, если имя выработки в Файле стрингов не совпадает с именем каркаса указанного типа. В этом случае вам нужно будет изменить имена выработок и/или имена каркасов выработок чтобы они совпадали.
Чтобы отобразить другие каркасы (например, каркас, представляющий рудное тело), используйте опцию Показать слои | Каркас во вкладке Главная или опции во вкладка Визекс в группе Слой.
Вы также можете добавить выработки в интерактивном режиме, выбрав стринги осевых линий выработки и каркасы границ выработки, которые вы загрузили в Визекс. Смотрите: Добавить выработку (интерактивно)
