Параметры страницы

Чтобы настроить страницу:

  1. Двойным нажатием по пустой области макета чертежа откройте диалоговое окно Настройки чертежа.

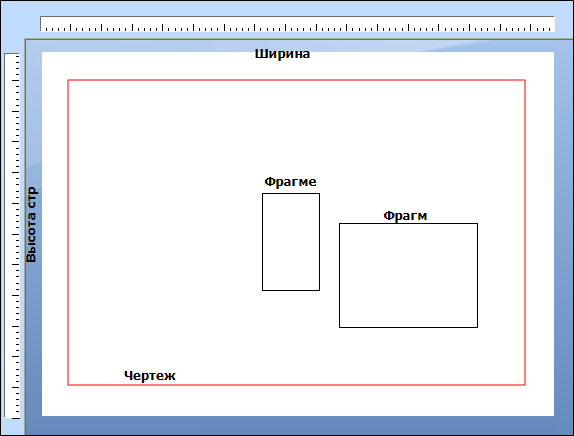

    2. Область чертежа (определяемая размером бумаги и отступами) подсвечивается красным.

  1. Щелкните правой кнопкой мыши и выберите меню Свойства.
  2. Установите размер бумаги, отступы и ориентацию страницы:

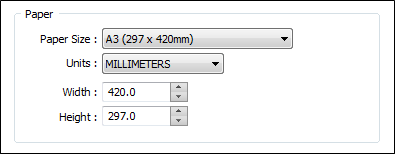

    3. Бумага

    Размер бумаги

    В списке представлены как метрические единицы, так и единицы британской системы мер и весов.

    Если вы выбираете размер бумаги по умолчанию, этот размер будет определяться драйвером вашего принтера, и это необязательно будет стандартный размер бумаги. Чтобы убедиться в том, что к чертежу применен стандартный размер бумаги, нажмите на кнопку Формы, чтобы выбрать соответствующий набор форм (ISO, ANSI, ARCH).

    Единицы измерения

    Выберите единицы измерения. Все вводимые вами последующие значения должны быть указаны в этих единицах измерения. Значение, которое вы здесь указываете, определяет МИЛЛИМЕТРЫ или ДЮЙМЫ, которые будут использоваться во всех остальных полях ввода.

    Ширина и высота бумаги

    Если вы выбрали настраиваемый размер бумаги, задайте высоту и ширину листа.

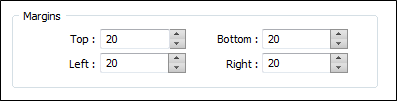

    Поля

    Верх, Низ, Слева, Справа

    Задайте величину отступов слева, справа, сверху и снизу от краев страницы. Данные значения определяют область чертежа на бумаге. В этой области чертежа будут располагаться все фрагменты чертежа.

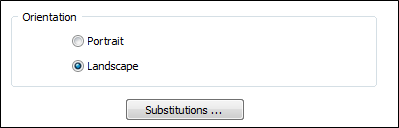

    Ориентация

    Выберите ориентацию просмотра (Книжная или Альбомная).

    Опция "На всю страницу" активируется по умолчанию во всех случаях, когда размер бумаги или ориентация страницы изменяются.

    Подстановки

    Нажмите Подстановки... для задания подстановок, которые будут использоваться для изменения данных на чертеже, например, номера разрезов, дата, заголовок и прочее.

Для получения более подробной информации перейдите в тему Заданные пользователем параметры подстановки.
