Опции

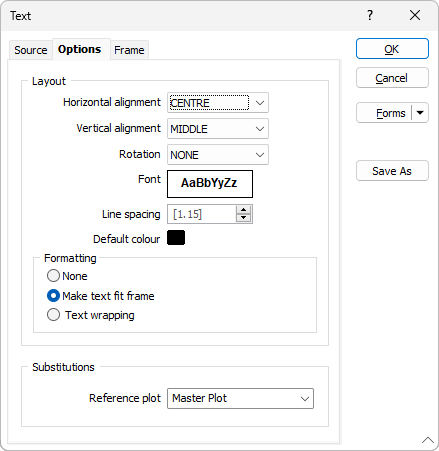

Во вкладке Опции текста настройте расположение текста:

Горизонтальное выравнивание

По умолчанию, Горизонтальное выравнивание установлено на СЛЕВА. Если вы хотите изменить значение, укажите новый параметр выравнивания документа (СЛЕВА, СПРАВА, ПО ЦЕНТРУ) относительно фрагмента.

Вертикальное выравнивание

По умолчанию опция Вертикальное выравнивание установлена на значение ПО ЦЕНТРУ. Если вы хотите изменить значение, укажите новый параметр выравнивания документа (ВЕРХ, НИЗ, ПО ЦЕНТРУ) относительно фрагмента.

Вращение

По умолчанию текст не поворачивается, однако вы можете выбрать вариант поворота текста на 90 ° влево или вправо или перевернуть текст вверх ногами на 180 °.

Шрифт

Текст будет отображаться в шрифте true type. Вы можете дважды щелкнуть по предварительному просмотру шрифта, чтобы открыть форму Свойства текста и внести изменения в настройки шрифта для фрейма.

Для получения дополнительной информации, пожалуйста, перейдите к теме Размер шрифта чертежа.

Интервал между строк

Укажите расстояние между строками, которое будет использоваться для текста. Значение по умолчанию равно 1. Для двойного расстояния укажите значение 2.

Когда при вращении вы наведете фокус, у вас появится возможность использовать колесо прокрутки мыши для увеличения или уменьшения отображаемого значения.

Цвет по умолчанию

Двойным нажатием выберите цвет текста по умолчанию.

Форматирование

Вам предлагаются следующие три опции:

Нет	Если форматирование не применяется, размер текста в рамке определяется размером шрифта. Если размер шрифта слишком велик для отображения текста целиком внутри фрагмента, вам нужно будет отрегулировать размер шрифта.
Вписать текст в рамку	Если выбрана данная опция, увеличение или уменьшение размера фрагмента автоматически увеличит или уменьшит размер текста так, чтобы он подходил под размер фрагмента.

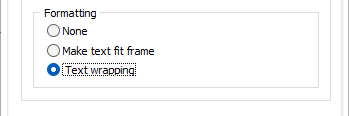

Обтекаемость текстом	Если выбрана эта опция, текст подстраивается под фрагмент. Эта опция отключается, если источником данных является Текст, поскольку цветовые настройки в таком типе файла не поддерживаются.

Настройка подстановок текста

Опорный чертеж

Вы можете добавлять подстановочные переменные к фрагменту (@plotfile, @scale и т.д.). Если макет содержит несколько чертежей, вам придется задавать чертеж для подстановки.

По умолчанию, подстановки используются для самого большого чертежа макета (если оставить поле Опорный чертеж пустым).

Обратите внимание, что вы также можете ссылаться на предопределенные параметры подстановки (или на подстановки проекта, которые вы определяете самостоятельно) в выражениях или вводить их непосредственно в форму. Смотрите: Переменные подстановки и Заданные параметры подстановки
