Фрагмент таблицы

Фрагмент Таблицы может использоваться для отображения данных из файла или базы данных в табличном формате. Данный тип фрагмента часто используется для отображения отчета по содержаниям в соответствии с основным объектом чертежа. Также его часто применяют для вывода в просмотр списка скважин с координатами.

Вы можете настраивать типы шрифтов и линий.

Для добавления нового фрагмента Таблицы:

  1. Двойным нажатием откройте фрагмент Таблицы на панели Формы чертежа.

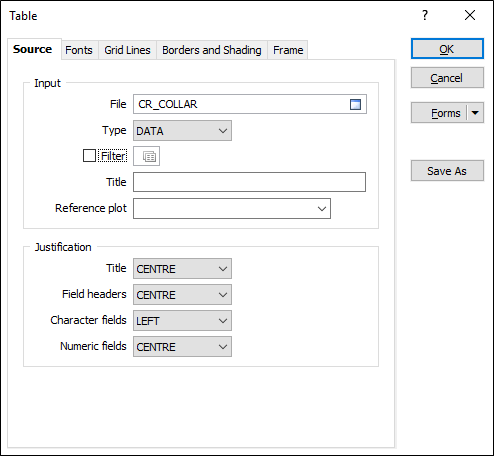

  2. Установите следующие параметры во вкладке Источник:

    3. Файл

    Выберите тип файла, а затем двойным нажатием выберите сам файл.

    Содержимым фрагментов Таблицы могут являться файлы данных, стрингов или инклинометрии.

    Фильтр

    С помощью фильтра вы можете определить те записи, которые будут отображены в таблице. Вы также можете ограничить поля, которые будут отображаться. Для того чтобы проделать данную операцию, сделайте следующее:

    1. Правой кнопкой мыши (F3) откройте файл.
    2. Выделите поле, которое Вы хотите скрыть.
    3. Выберите меню Формат | Скрыть поля или нажмите Ctrl+H.
    4. Повторите данное действие для всех полей, которые вы намерены скрыть.

    Если вы хотите отобразить файл отчета в таблице, вам необходимо преобразовать его в файл данных.

    Заголовок

    Введите заголовок таблицы.

    Опорный чертеж

    В Проекте вееров создается указанный тип чертежа со своими собственными подстановками имен таблицы. Если в вашем макете имеются несколько фрагментов Чертежа вееров, вам необходимо определить, из какого фрагмента чертежа происходит подстановка.

    По умолчанию из самого большого фрагмента чертежа в макете берется предварительно заданные подстановки таблицы вееров (если опция Опорный чертеж не активирована).

    Выравнивание

    Текст (Заголовок, Заголовок полей и Значение поля) могут отображаться СЛЕВА, СПРАВА или ПО ЦЕНТРУ. Обычно ЧИСЛОВЫЕ поля отображаются СПРАВА, а СИМВОЛЬНЫЕ - СЛЕВА.

  1. Во вкладке Шрифты установите шрифты, которые будут применяться к Заголовку, Заголовкам полей и Данным таблицы.
  2. Во вкладке Линии сетки выберите опции Горизонтальная и Вертикальная для определения стиля горизонтальных и вертикальных линий таблицы.
  3. Во вкладке Границы и заливка выберите соответствующие опции для определения стиля линий заголовка и границ таблицы. Укажите цвета, которые будут использоваться для заливки строк и колонок таблицы.
  4. Задайте заливку, границы и отступы фрагмента во вкладке Фрагмент .
  1. Нажмите OK для добавления фрагмента Таблицы к чертежу.

Вы также можете добавить новый фрагмент, используя инструмент Новый фрагмент на панели инструментов Редактора чертежа. Нажмите и переместите курсор мышки на макет чертежа и задайте границы фрагмента. Как только вы отпустите кнопку мыши, приложение предложит вам выбрать тип фрагмента.
