Фрагмент Стрелки на Север (символа)
Добавление Стрелки на север (или любого другого символа) к чертежу - очень простая операция. Просто используйте инструмент добавления нового фрагмента для задания размера и положения фрагмента, а затем выберите фрагмент Стрелка на север.
Несмотря на то, что символом по умолчанию в данном фрагменте является Стрелка на север, тем не менее, Вы можете добавить любой символ.
Для добавления нового фрагмента Стрелка на север:
- Двойным нажатием откройте фрагмент Стрелка на север на панели Формы.

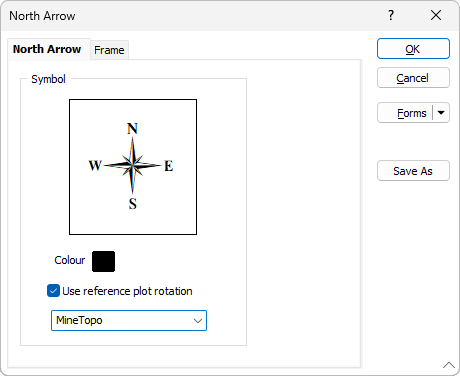

- Установите следующие параметры во вкладке Стрелка на север:
Символ
Все символы выбираются из набора символов. Двойным нажатием выберите символ из набора предложенных.
Вы можете добавить любой символ (типа True Type).
Цвет
Двойным нажатием выберите цвет символа.
Использовать поворот опорного чертежа
Если вы хотите, чтобы ориентация Стрелки на север совпадала с ориентацией данных в фрагменте опорного чертежа (Фрагмент опорного чертежа), выберите эту опцию, а затем выберите чертеж, который будет использоваться для ориентации стрелки.
- Задайте заливку, границы и отступы фрагмента во вкладке Фрагмент .
- Нажмите OK для добавления фрагмента Стрелка на север.
Вы также можете добавить новый фрагмент, используя инструмент Новый фрагмент на панели инструментов Редактора чертежа. Нажмите и переместите курсор мышки на макет чертежа и задайте границы фрагмента. Как только вы отпустите кнопку мыши, приложение предложит вам выбрать тип фрагмента.
