Фрагмент Изображение
Фрагмент Изображение позволяет Вам расположить растровое изображение на чертеже. Вы можете использовать данную опцию для печати изображений, например, съемки со спутника. Фрагмент Изображение обычно используется для отображения логотипа компании на чертеже.
Для того, чтобы добавить новый фрагмент Изображение:
- Двойным нажатием откройте тип фрагмента Изображение на панели Формы.

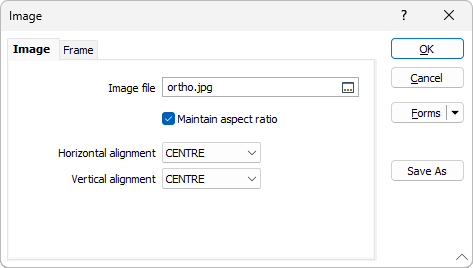

- Установите следующие параметры на вкладке Изображение:
Файл изображения
Двойным нажатием выберите необходимое изображение.
Для предварительного просмотра изображения щелкните правой кнопкой мыши (F4) по полю Файла изображения.
Нажмите на CTRL + V, чтобы Вставить содержимое буфера обмена и создать файл изображения в ходе работы ("на лету").
Сохранять масштаб изображения
При выборе данной опции, формат изображения будет сохранен даже при изменении размера изображения.
Формат изображения - соотношение между его высотой и шириной. Соотношение 4:3 означает, что на каждые 4 единицы ширины, приходится 3 единицы высоты (4 / 3 = 1.33).
Выравнивание по горизонтали и по вертикали
Опции выравнивания могут быть заданы для того, чтобы расположить изображение по отношению к одному из углов фрагмента или в центре фрагмента.
- Задайте заливку, границы и отступы фрагмента во вкладке Фрагмент .
- Нажмите OK для добавления изображения на чертеж.
Вы также можете добавить новый фрагмент, используя инструмент Новый фрагмент на панели инструментов Редактора чертежа. Нажмите и переместите курсор мышки на макет чертежа и задайте границы фрагмента. Как только вы отпустите кнопку мыши, приложение предложит вам выбрать тип фрагмента.
