Преобразование сеток
Используйте вкладку Преобразование для того, чтобы Сетка имела координатную сетку, отличную от координатной сетки материнского фрагмента. Вам предлагаются следующие четыре опции:

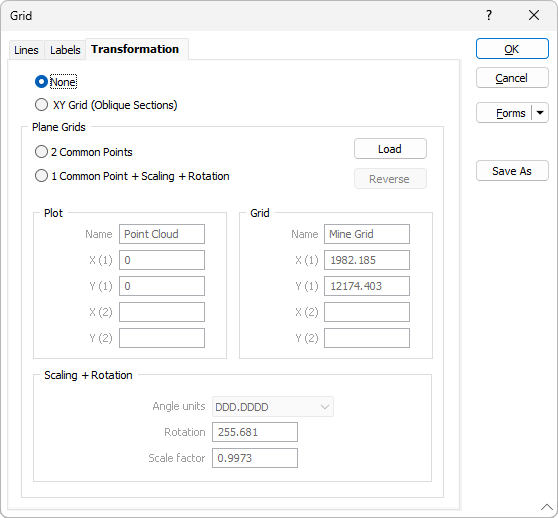

Нет
Не применять преобразование сетей
Сетка XY (наклонные разрезы)
Выберите эту опцию для того, чтобы отобразить ось сетки Х, демонстрирующую расстояние вдоль линии разреза, с 0 в центре фрагмента и с осью сетки Y, которая в действительности является осью Z. Все другие опции во вкладке Преобразование будут отключены.

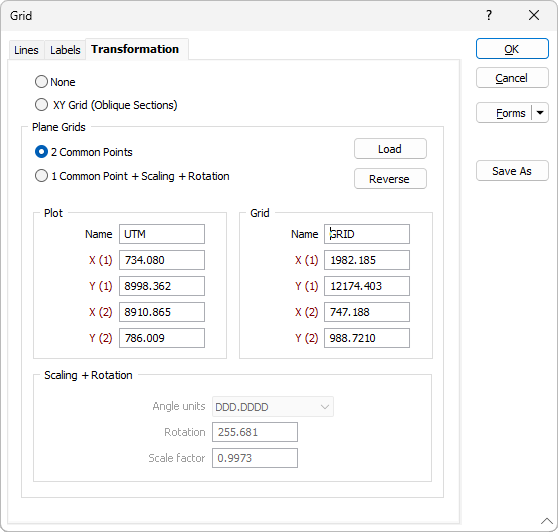

2 общие точки
Выберите данную опцию, чтобы задать связь между сетями по координатам X и Y двух соответствующих точек обеих сетей.

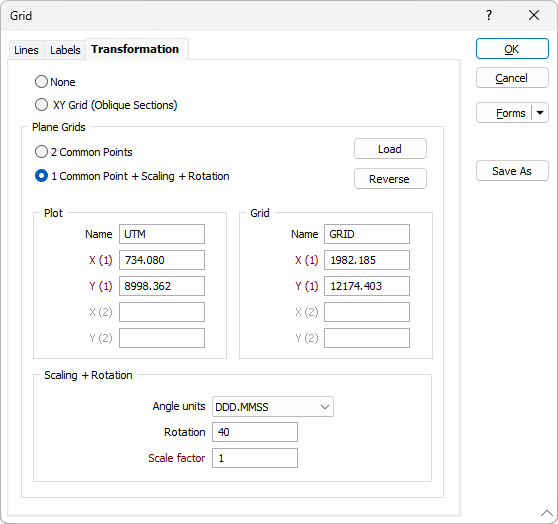

1 общая точка + масштабирование + поворот
Выберите данную опцию, если известны координаты одной общей точки обеих систем. Вы должны задать угол между Северными направлениями обеих систем координат и любую разницу в масштабе между сетками.
1 общая точка
Укажите Восточные и Северные координаты известной точки обеих систем.
Единицы угла
Укажите единицы измерения угла, который будет использоваться для определения угла между Северными направлениями сетей.
Поворот
Укажите угол между Северными направлениями двух систем координат, задав значение поворота.
Фактор масштабирования
Укажите фактор, который представляет собой разницу масштабов между двумя системами координат.
Загрузить
Щелкните по кнопке Загрузить, чтобы загрузить набор форм преобразования Сетки, созданный посредством опции Маркшейдерия | Преобразование координат | Прямоугольные сети.
Обратная выборка
Вы можете использовать кнопку Обратная выборка, для того, чтобы поменять местами значения в диалоговом окне Сетка и развернуть направление преобразования. Это очень удобно в случае, если направление (A->В или В->A) импортированного набора форм противоположно требуемому.
