Загрузить предварительно заданный фрагмент
Один из самых простых способ создать пользовательский макет - это загрузить один или более заданных наборов форм фрагментов. В приложении представлены различные фрагменты, которые вы можете использовать в качестве основы для своих макетов чертежей.
Кроме этого, вы можете Новый макет. При загрузке шаблона, стандартный набор фрагментов (то есть, разрез + чертеж) будет мгновенно доступен.
Для загрузки заданного набора:

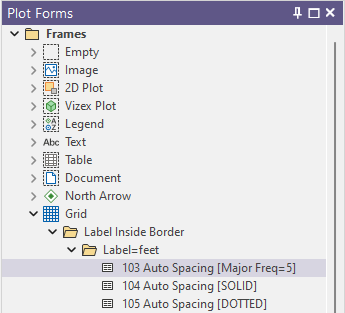

- Если она еще не открыта, нажмите на кнопку Формы, чтобы открыть панель.
- В панели Формы доступны различные наборы фрагментов под каждым типом фрагмента.
- Нажмите на знак (+) слева от типа фрагмента для раскрытия списка предложенных наборов.
- Выберите набор: просто перетяните необходимый набор с помощью мыши. Как вариант, откройте набор двойным щелчком мыши.
Если фрагмент уже открыт в макете, он будет открыт заново в виде дочернего фрагмента. Смотрите: Родительские и дочерние фрагменты
- Для изменения свойств фрагмента, двойным нажатием откройте фрагмент на панели Фрагменты.

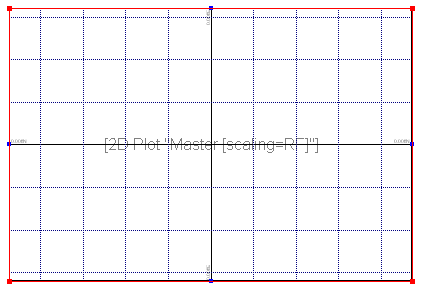

Все фрагменты, добавленные к макету чертежа, отображаются в панели Фрагменты чертежа.
