Аннотации чертежа

В Редакторе чертежа вы можете добавлять аннотации непосредственно на чертеж, вы будете иметь доступ к меткам, стрелкам, тексту и выносным надписям. Таким образом, работать с маркировкой макета чертежа стала теперь значительно удобней.

У вас появилась возможность добавлять метки на узоры штриховок в легенде.

Чтобы добавить аннотации к макету чертежа:

1. Выберите Печать | Открыть, чтобы отобразить макет в Редакторе чертежа.
2. Укажите фрагмент чертежа, щелкнув мышкой в любой его области.

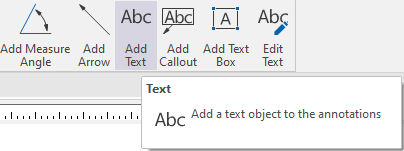

3. Активируйте режим аннотаций, нажав на опцию Редактировать метки, расположенную в панели инструментов Редактора чертежа Аннотация:



4. Выберите опцию в панели инструментов Аннотация и затем следуйте инструкциям Ассистента выбора.

Накладывание меток на узоры штриховок

Вы можете накладывать метки на штриховки (узоры штриховок) в легенде чертежа, создавая более обширную легенду. В связи с тем, что этот процесс производится вручную, вы будете использовать его, чтобы подсвечивать выбранные штриховки, а не применять его ко всей легенде. К примеру, вы можете вывести в просмотр значения кодов определенных узоров в геологической легенде.

Чтобы добавить метки к штриховкам в легенде чертежа:

1. Выберите Печать | Открыть, чтобы отобразить макет в Редакторе чертежа.
2. Дважды щелкнув левой кнопкой мыши по фрагменту Легенда, выведите в просмотр диалоговое окно Легенда.
3. Дважды щелкните по отдельному узору штриховки и укажите значение Метки.

Чтобы отрегулировать вид меток:

1. Перейдите ко вкладке Макет в диалоговом окне Легенда и
2. Измените Шрифт метки и цвет

или

1. В Редакторе чертежа щелкните по фрагменту легенды, выбрав его, после чего
2. Измените стиль шрифта метки и цвет, используя окно Свойства.

Аннотации

У вас имеется возможность добавить к макету чертежа Фрагмент аннотации.
