Опции
Чтобы создать реалистичную неявную модель, важно ограничить влияние каждой выборки скважины окружением ее локальной области. На вкладке Опции формы это можно сделать с помощью функции Экспоненциальная интерполяция, которая имеет параметры, аналогичные вариограммам для диапазона, порога и самородка.
Используйте параметры, чтобы выбрать, задать ли один домен или ограничить расчёт каркасами поддомена.
Настройки домена
Поля в таблице Настройки домена используются для определения домена/ов.
Интерполянт
Для создания реалистичной условной модели содержаний важно ограничить воздействие каждой пробы скважины на окружение в месте ее расположения. Это достигается с помощью функций Интерполянт, которые имеют параметры, аналогичные вариограммам для диапазона, порога и эффекта самородка.
| КЛАССИЧЕСКИЙ ЛИНЕЙНЫЙ | Стандартное линейное ядро. |
| ЛИНЕЙНЫЙ | Линейное ядро с опцией для эффекта самородка. Уклон определяется соотношением (Порог - Эффект самородка) / Диапазон, в то время как действие эффекта самородка контролируется соотношением Эффект самородка / Порог. |
| Эффект самородка моделируется путем добавления в ядро небольшого гауссовского компонента, который имеет тенденцию создавать более комковатые поверхности в каждой точке данных. | |
| ЭКСПОНЕНЦИАЛЬНЫЙ | Наклон ядра можно настроить с помощью параметра Бета (Бета> = 1). По умолчанию это значение равно 1, что соответствует стандартной экспоненциальной вариограмме. |

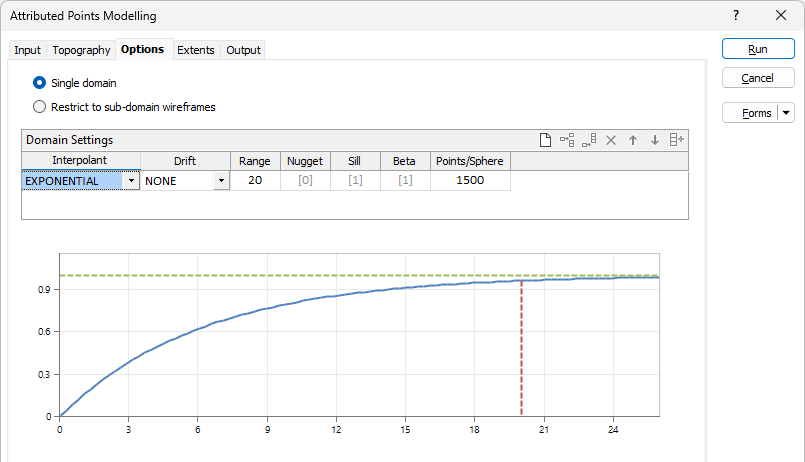

Предварительный просмотр графика позволяет пронаблюдать, как изменение параметров влияет на форму экспоненциального интерполянта. Фиолетовая пунктирная линия обозначает порог, а зеленая пунктирная линия обозначает диапазон.
Применение "ненулевого" значения эффекта самородка
Смещение
Смещение определяет, как распределение значений моделируется дальше от выборочных данных.
| НЕТ | Интерполянт затухает до нуля. |
| КОНСТАНТА | Интерполянт присваивает постоянное значение, которое является аппроксимацией среднего значения данных |
| ЛИНЕЙНЫЙ | Интерполянт варьируется линейно. |
Диапазон
Если вы установили значение интерполянта на ЛИНЕЙНЫЙ
Экспоненциальная вариограмма никогда не достигает порога. Диапазон - это точка, в которой вариограмма достигает значения порога 96%.
Эффект самородка
Если вы установили значение интерполянта на ЛИНЕЙНЫЙ
Порог
Если вы установили значение интерполянта на ЛИНЕЙНЫЙ
Бета
Если вы установили значение интерполянта на ЭКСПОНЕНЦИАЛЬНЫЙ, задайте значение Бета.
Точки/Сфера
В большинстве случаев невозможно создать одну модель, используя все точки в наборе данных. Вместо этого набор данных может быть разделён на перекрывающиеся области. Эти области определяются направлением распространения сфер по входным данным:
Значение Точки/Сфера - это количество точек, которые вы хотите просмотреть на одну сферу. Таким образом, радиус каждой сферы будет зависеть от концентрации и распределения точек во входных данных.
Это значение рассчитывается автоматически на основе входных данных. Если число не введено, поле по умолчанию имеет значение [Авто].
Если вы выбрали Ограничить каркасами поддомена, сетка Настройки домена изменится, включив поля Домен и Каркас, а также настройки Интерполятора.
Введите идентификатор домена и выберите тип каркаса и имя каркаса для домена из предоставленных полей. Вы можете использовать опцию Ограничить каркасами поддоменов, чтобы определить один или несколько доменов. Используйте кнопки в сетке настроек домена для Управлять строками в списке.

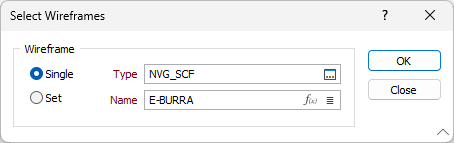

Кнопка Автозаполнение на панели инструментов позволяет заполнить данные домена на основе выбранного типа и имени одного или нескольких каркасов из диалога «Выбор каркасов»:
Взвешивание

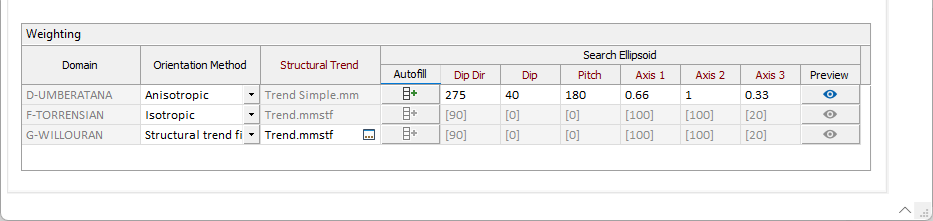

Таблица Взвешивание используется для определения взвешивания (локальной анизотропии) для каждого домена.
Взвешивание
Таблица Взвешивания используется для задания весов (локальной анизотропии) для каждого домена.
Выберите опцию Вес:
- При выборе изотропного метода ориентации отсутствует предпочтительное направление.
- При выборе анизотропного метода ориентации указывается предпочтительное направление, а также весовые коэффициенты для этого направления.
- При выборе Файла структурного тренда взвешивание поиска данных получается произвести из направления анизотропии, заданной в Файле структурного тренда (*.mmstf), который представляет собой выходные данные функции Условное моделирование | Структурный тренд | Создать тренд.
Дважды щелкните мышью, чтобы загрузить текущий набор форм. Кроме этого, вы можете щелкнуть правой кнопкой мыши в поле ввода Поиск данных, чтобы открыть окно, в котором у вас есть возможность задать форму и направление эллипсоида поиска.
Возможность применить взвешивание с основанием на ориентации эллипса поиска данных является очень удобной для работы опцией. Несмотря на то, что данная функция использует тот же набор параметров, который применяется для определения поиска данных в процессе блочного моделирования, только некоторые из этих значений задействуются при работе функции условного моделирования.
Например, используются только значения фактора и вращения, относящиеся к осям направления (опция радиуса игнорируется и выводится в сером цвете). Если вы хотите создать корреляцию в определенном направлении, выберите Эллипсоидный стиль поиска и задайте соответствующие значения фактора, азимута, погружения и поворота.
Эта опция особенно эффективна при расчете анизотропии. Вес при интерполяции можно откорректировать; точки данных, расположенные вдоль основной полуоси, получат более крупные значения веса, чем точки, которые расположены вдоль неосновной полуоси, на схожем расстоянии от прогнозируемого местоположения.
Вы можете использовать кнопку Автозаполнение в таблице, чтобы автоматически внести значения направления и осей из выбранного файла поиска данных.

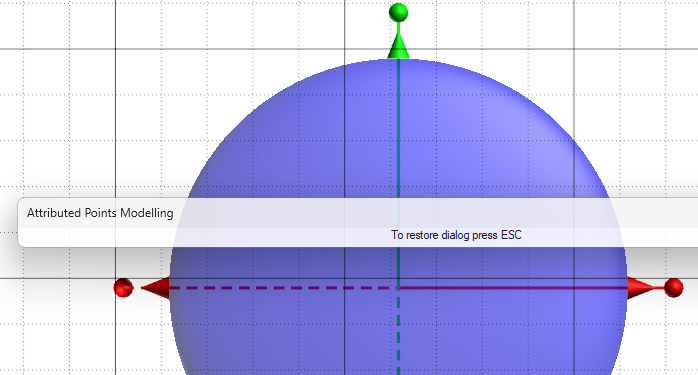

Кнопка Предпросмотр отобразит предварительный просмотр полученного эллипса поиска в Визексе.
Смотрите: Править границы
