Обзор

Разворот складок (и растягивание) складчатых рудных тел является важным требованием для многих клиентов, желающих построить модели складчатых осадочных месторождений.

Во вкладке Блочная модель, в группе Динамический тренд, выберите Создать тренд, чтобы развернуть складки рудного тела на основании структурной интерпретации, согласно данным, заданным в файле структурного тренда.

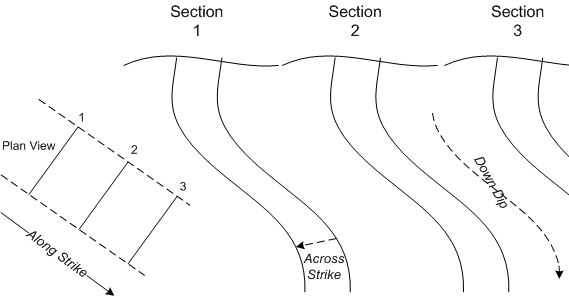

Система развернутых координат (СРК) имеет три оси:

• Вкрест простирания

Простирание - это направление жилы или рудной формации по отношению к истинному северному меридиану, измеренное на горизонтальной поверхности. Вкрест простирания - это направление, перпендикулярное простиранию.

• По падению

Падение - это угол, под которым жила, структура или рудная залежь отклоняется от горизонта. По падению называется так потому, что это направление всегда измеряется под прямым углом к простиранию.

• Вдоль простирания

Простирание - это направление жилы или рудной формации по отношению к истинному северному меридиану, измеренное на горизонтальной поверхности. Вдоль простирания означает любую точку вдоль этого направления.

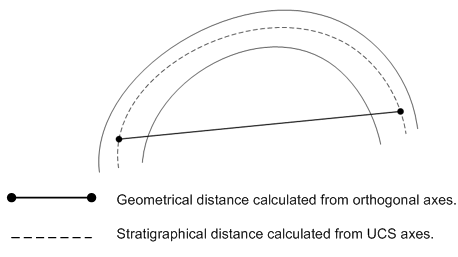

После окончания расчетов стратиграфических расстояний между точками (взамен геометрических расстояний ), их можно использовать в качестве вводных данных при моделировании направленных вариограмм для кригинга. Оценки разворота складок после проведения их кригинга могут применяться к блокам в складчатой блочной модели.

Структурная интерпретация блочной модели требуется в качестве вводных данных для расчета развернутых координат. Развернутые файлы структурных трендов являются результатом опции Моделирование | Структурный тренд | Создать тренд для разворота складок.

Трёхмерная геологическая модель с локально изменяющейся анизотропией (LVA) рассчитывается на основе модифицированного расстояния/ковариации между точками в пространстве. Обычно расстояние определяется по прямой линии, но при отсутствии линейных объектов путь между точками определяется путём трассировки вдоль этих объектов. См.: Создать тренд развертки
