Опции

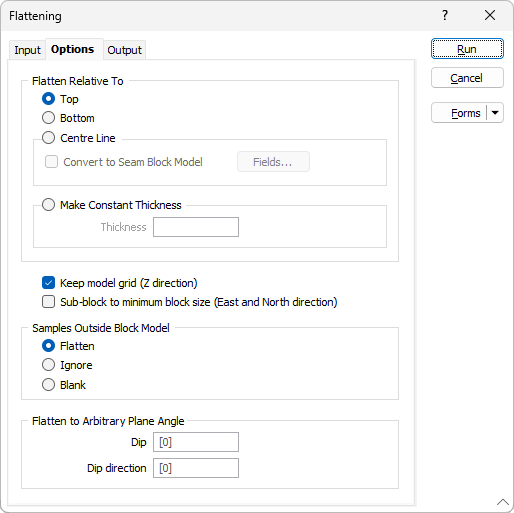

Используйте вкладку Опции, чтобы определить, каким образом будет распрямлена складка, и где будут сохраняться результаты. Во вкладке имеются следующие опции, которые позволяют вам:

• Сохранить постоянную мощность или выровнять относительно верхней и нижней части с использованием субблокирования или без него.
• Выровнять относительно центральной линии с использованием субблокирования или без него.
• Выровнять относительно центральной линии с преобразованием в блочную модель пласта
• Распрямить с учетом проб за пределами блочной модели

Выровнять относительно

Укажите относительно чего будет распрямлена складчатая структура - относительно верхней, нижней части или центральной линии. Ваш выбор будет зависеть от относительной распрямленности каждой части структуры, а также от степени распрямленности.

Преобразовать в блочную модель пласта

Если вы выбрали опцию Относительно центральной линии, результаты процесса распрямления могут использоваться для того, чтобы Преобразовать в блочную модель пласта.

Создать постоянную мощность

Выберите эту опцию, если хотите применить постоянную мощность к распрямляемой структуре.

Сохранить сетку модели (направление Z)

Выберите эту опцию, если вы хотите сохранить оригинальные определения блоков по направлению Z.

Процесс выравнивания выровняет блочную модель относительно выбранного параметра. Например, опция «Верх» выровняет блочную модель до высоты максимального уровня нормальной статистики.

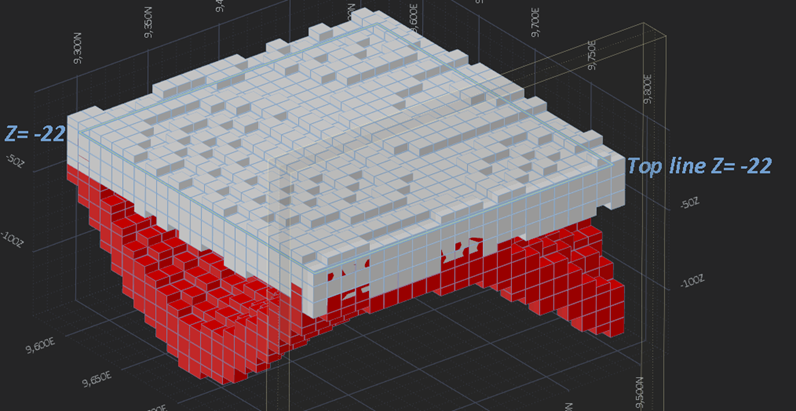

При выборе параметра Сохранить сетку модели (направление Z) первый ряд родительских блоков центрируется по выбранной линии (верх, низ, центральная линия), а все остальные блоки размещаются кратно отметке Z. Субблоки привязываются к верхней и нижней части.

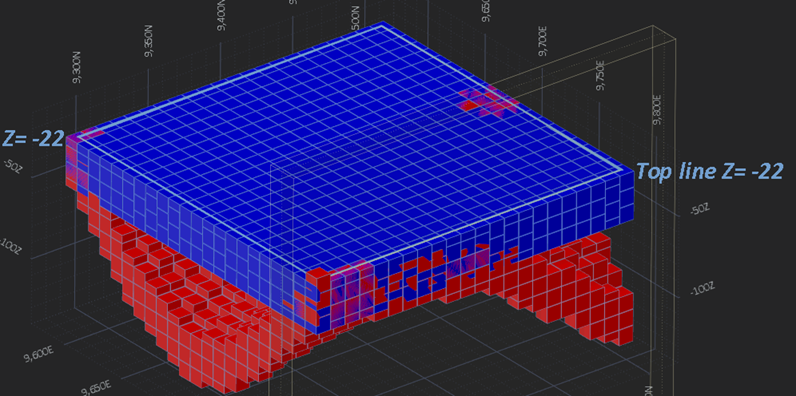

Если опция не выбрана, все блоки поднимаются на выбранную высоту (Верх, Низ, Центральная линия), а границы родительских блоков смещаются.

Примечание: это означает, что размеры блоков по оси Z не могут быть определены правильно. И в этом случае инструменты модели оценочного блока не будут работать для родительских блоков.

Эта опция активна только для моделей субблоков, а не для обычных (факторных) моделей.

Субблокировать до минимального размера блока (восточное и северное направление)

Выберите эту опцию, если вы хотите субблокировать распрямленную блочную модель на основании минимального размера блока по направлениям Восточных и Северных координат.

При выборе этой опции создается новая блочная модель, в которой все блоки подразделяются на подблоки минимального размера, что делает блочную модель относительно обычной.

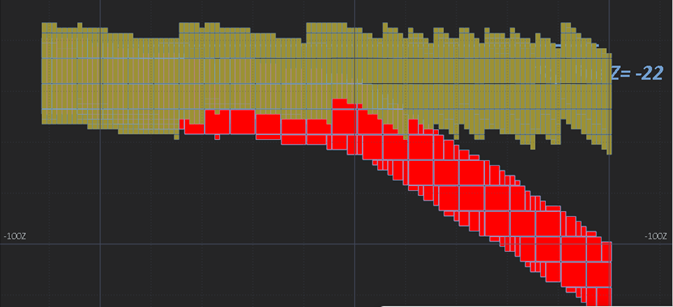

Например, исходная модель ниже, выделенная красным цветом, имеет размер родительского блока 10x10x10 с подблоками по 5 для каждой оси, что делает минимальный размер блока 2x2x2x2.

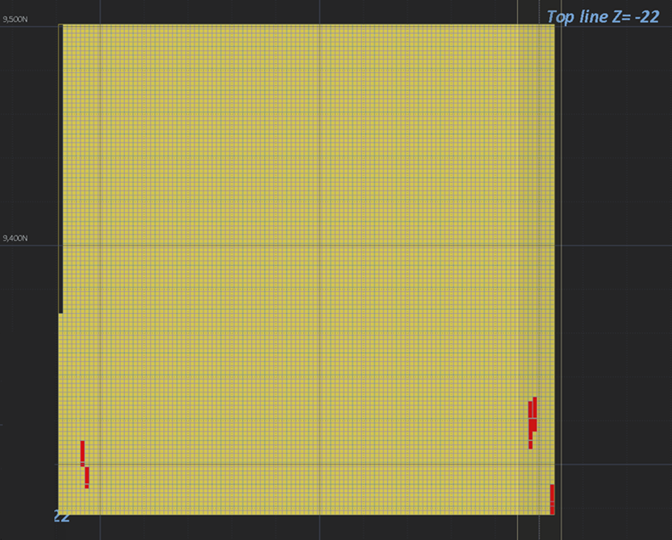

При выравнивании модели с выбранным параметром Субблок до минимального размера блока выходная модель желтого цвета имеет все блоки размером не менее 2x2, при этом высота выбранных блоков по-прежнему равна 10 метрам.

Это может быть полезно для моделей блоков швов, где моделирование выполняется с помощью сеток и важен одинаковый размер ячеек для x и y.

Пробы за пределами блочной модели

Выберите опцию Выровнять, Игнорировать, Пустые для работы с точками за пределами блочной модели. Распрямленные координаты за пределами блочной модели рассчитываются как приблизительное значение с использованием алгоритма Метода обратных расстояний со степенью 2.

Распрямить	- Распрямленные значения Z точек за пределами блочной модели записываются в Поля распрямленных координат файла блочной модели
Игнорировать	Текущие значения Z точек за пределами блочной модели записываются в Поля распрямленных координат файла блочной модели
Пустые	Пусты значения записываются в Поля распрямленных координат файла блочной модели

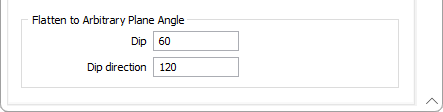

Распрямить на угол произвольной плоскости

При желании введите значения Падения и Направления падения для определения произвольной плоскости распрямления.

Файл вывода

Используйте вкладку Вывод (Вывод), чтобы указать файлы вывода и поля координат, в которые будут записаны результаты работы процесса.
