Определить размер блоков и их количество

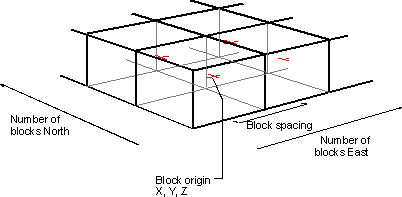

Для того чтобы задать размеры блоков, их количество и координаты моделируемого участка, нажмите на кнопку 'Определения блоков' и сделайте в появившемся диалоговом окне следующее:

  1. Задайте 'Центр первого блока'. Центр первого блока - это координата центральной точки нижнего левого блока модели.
  2. Введите расстояние между центрами блоков (размеры блоков) в каждом направлении/
  3. Введите количество блоков в направлении Х и Y


Площадь, для которой будет проведена оценка, определяется количеством блоков в каждом направлении и их размерами.

Значения в диалоговом окне 'Определения блоков' могут вводиться интерактивно. Вы можете изменить количество блоков (# blocks), а затем щелкнуть по строке значения Конец блока. Функция автоматически рассчитает координаты центра последнего блока.

Для того чтобы блок начинался на определенной координате, сместите координату начального блока на размер, равный половине размера блока. Например, для того, чтобы блок был размером от 1000 до 1005 м, его центр должен иметь координату 1002.5 м.

Центр первого блока

Введите Восточные, Северные (и Высотные) значения координат первой точки в сетке точек, или координаты центра первого блока в сетке блоков. Данные координаты определяют нижний левый угол модели (наименьшие значения координат X и Y, которые вы хотите использовать).

Шаг

Введите шаг сетки или размер блоков в соответствующих направлениях. Имейте ввиду, что чрезмерное количество небольших блоков в модели не улучшит точность оценки. Размер блока должен отражать сеть опробования и геологию месторождения.

Количество блоков

Укажите общее количество блоков или точек, по которым будет произведена оценка. Размер модели зависит от шага сети и количества точек или блоков.

Центр конечного блока

Восточные, Северные и Высотные значения координат последней точки в сетке точек или координаты центра последнего блока в сетке блоков. Данное значение будет рассчитано автоматически на основании введенных вами ранее значений. Если вы хотите указать Конечную и Начальную точку, количество Блоков/Точек будет рассчитано автоматически.

Максимальное допустимое значение для под-ячеек = 25. Если вы используете большое значение для под-ячеек, вы увеличите количество блоков и, соответственно, время на их обработку.
