Преобразовать сетку в ЦМП

Во вкладке Сетка / ЦМП, в группе Преобразование сеток: Нажмите Преобразовать в ЦМП, чтобы преобразовать файл сеточной поверхности Micromine в файл ЦМП Micromine. Воспользуйтесь этой опцией, если вы хотите отобразить Файл сеточных поверхностей в качестве слоя Изолинии в Визексе. Сохраняя топологию ЦМП, процесс преобразования принимает в расчет тренд данных при выборе диагонали для проложения треугольников.

У вас имеется возможность использовать подвыборку по сетке, прежде чем начать процесс преобразования. В этом случае вы можете использовать 1,2,3,4,5-ю (и т.д.) точки.

Ввод

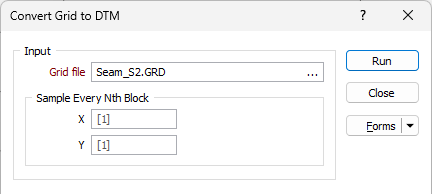

во вкладке Ввод формы Преобразование сетки в ЦМП дважды щелкните мышью (F3), чтобы выбрать имя файла сетки, который будет преобразован в ЦМП.

Брать пробы с каждого N-го блока

Чтобы осуществить подвыборку по сетке до преобразования, определите количество ячеек Х и Y, которое будет использоваться для создания диапазона Х и Y триангулированной поверхности. Увеличение интервала опробования снизит количество памяти, требуемой для создания ЦМП. При этом, в результате будет получена более простая ЦМП.

Вывод

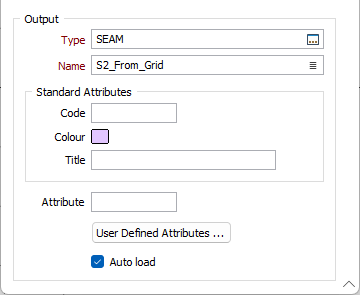

Тип

Выберите тип каркаса на выводе. ЦМП является типом вывода данной функции, выбранным по умолчанию.

Название (имя)

Укажите (или используйте кнопку поиска, чтобы выбрать) имя ЦМП, которая будет создана.

Код

Введите Код, который можно использовать, чтобы отличать данные вывода, созданные в результате этого процесса.

Цвет

(На свое усмотрение) Двойным щелчком мыши (или нажав на клавишу F3) выберите набор цветов, с помощью которого будет контролироваться цвет ЦМП на выводе.

Заголовок

По желанию введите Заголовок, содержащий описание созданных данных вывода.

Атрибуты

Щелкните по кнопке Атрибуты, заданные пользователем, чтобы установить атрибуты для ЦМП на выводе.

Атрибуты, заданные пользователем могут быть сопоставлены с полями во вводном файле. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданную ЦМП в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный стиль отображения.

Запустить

В заключение, нажмите на кнопку Запустить и создайте ЦМП.
