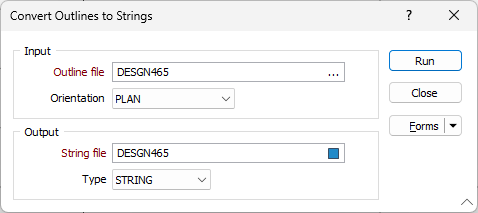

Преобразование контуров в стринги
Ввод
Файл
Дважды щелкните левой кнопкой мыши (F3) или нажмите на многоточие, чтобы указать один или несколько файлов контуров. Для того чтобы выбрать несколько файлов, нажмите и удерживайте клавишу CTRL или SHIFT по мере их выделения мышью.
Ориентация
Задайте трехмерную ориентацию данных в файле контуров (т.е. ПЛАН, НА ЗАПАД или НА СЕВЕР).
Указанная ориентация определит, как будут записаны координаты в файл вывода и позволит двухмерным данным отображаться в поперечном разрезе или в продольном разрезе. Это особенно удобно, если, к примеру, вы выполняете преобразование геологических разрезов, которые были созданы в пакете 2D ГИС.
Файл вывода
Файл
Укажите тип файла вывода, а затем дважды щелкните левой кнопкой мыши (F3), чтобы задать имя файла вывода (обычно файла стрингов).
При создании нового Файла стрингов, структура файла может регулироваться файлом VIZEX-STRINGS-TEMPLATE.STR, расположенном в вашей папке среды:
%AllUsersProfile%\Micromine\Micromine\Environment
Этот файл TEMPLATE позволяет определять в файле поля ТИП, ШИРИНА И ПОСЛЕ ЗАП.
Если порядок полей является жестко заданным (E, N, Z, СТРИНГ, СОЕДИНЕНИЕ), имена полей берутся из настроек в опции По умолчанию в форма Опции| Система | Опции набора форм.
Любые дополнительные поля в файле TEMPLATE рассматриваются с позиции их имени и структуры.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм, либо, если набор форм был загружен, сохранить текущий набор форм.
Запуск
Настроив параметры и вывода и указав один или несколько Файлов контуров, нажмите на кнопку Запуск и запустите функцию преобразования.
