Формат файла импорта XPAC
Функция Экспорт сеток в формат XPAC (Сетки в XPAC) создает текстовый файл с переменными параметрами (с расширением .ASC), который может быть импортирован в XPAC.

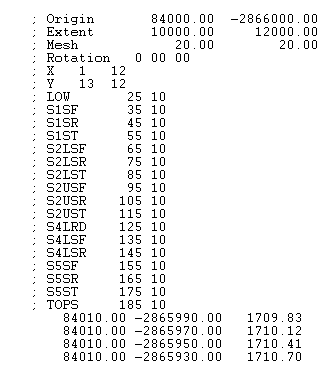

В примере файла, начальный столбец для данных координат X - 1, начальный столбец для данных координат Y - 13, а ширина полей координат X и Y - 12.
- Строки, принадлежащие заголовку, разделены знаком ( ; ).

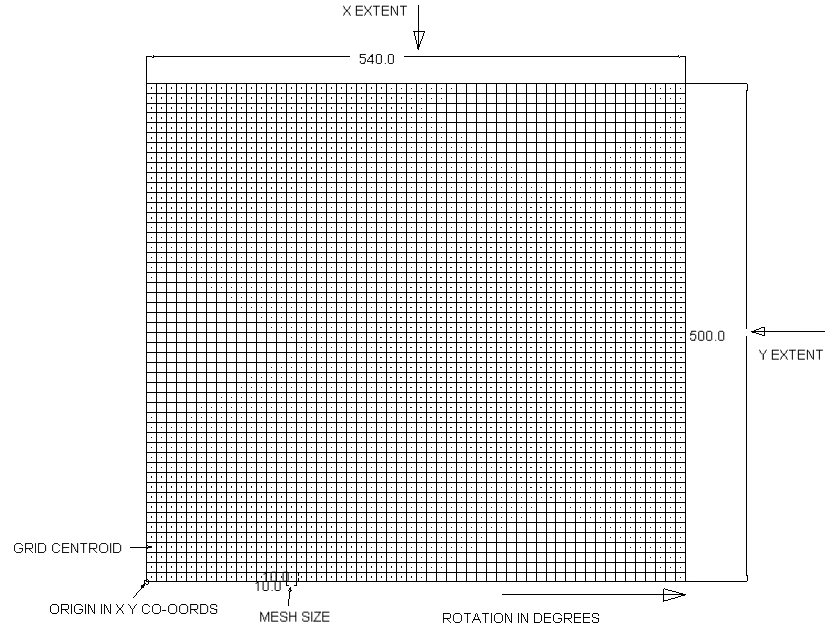

- Строка 1 содержит Начало по X и Y сетки, то есть координаты нижнего левого угла сетки.
- Строка 2 содержит размеры сетки (ширина и высота).
- Строка 3 содержит размер ячейки по направлениям X и Y.
- Строка 4 содержит вращение, необходимое для верной ориентации сетки.
- Строки заголовка задают Имя, Начальный столбец и Ширину для каждой сетки в наборе данных.
- Например, LOW начинается в столбце 25 и имеет ширину, равную 10. TOPS начинается в столбце 185 и имеет ширину, равную 10.
- После заголовка, данные отображаются согласно заголовку.
- Нулевые значения отображены пробелами.
- Данный пример отображает значения первых четырех центроидов, а так же значения LOW.
Значения X и Y - это центроид по X и Y, а НЕ нижние левые или верхние правые углы сетки:
