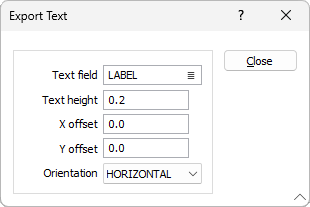

Экспорт текста в файл DXF

Поле текста

Введите имя поля (или нажмите на кнопку мыши два раза и выберите имя из списка), в котором находится поле, содержащее текст для экспорта в качестве аннотации слоев в файле DXF.

Высота текста

Введите значение, которое определит высоту текста. Единицы измерения в этой настройке зависят от настроек пакета CAD, в котором файл DXF будет выводиться в просмотр.

Смещение по X

Введите смещение текста по оси X. Это смещение от точки и ее аннотацией (текстом). Единицы измерения в этой настройке зависят от настроек пакета CAD, в котором файл DXF будет выводиться в просмотр.

Смещение по Y

Введите смещение текста по оси Y. Это смещение от точки и ее аннотацией (текстом). Единицы измерения в этой настройке зависят от настроек пакета CAD, в котором файл DXF будет выводиться в просмотр.

Ориентация

Выберите ориентацию текста по отношению к каждой точке (ГОРИЗОНТАЛЬНО, ВЕРТИКАЛЬНО, ПОД 45 ГРАДУСОВ).
