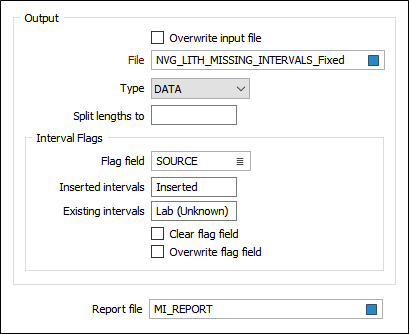

Вывод
Вы можете выбрать Перезаписать входной файл или назначить выходной файл в качестве целевого файла, в который будут записываться интервалы.
Мощность
(На свое усмотрение) Если вы указали поле мощности, функция рассчитает и задаст длину каждого непрерывного интервала вдоль скважины.
Разделить вставленные длины на
Опция Разделить вставленные длины на используется для ввода длины разделения вставленных интервалов, когда необходимо разделение с сохранением исходных интервалов.
Если поле оставить пустым, разделения не произойдет.
Флаги интервалов
Intervals that were added should be flagged so that they can be filtered out or grouped separately when reporting. Используйте поле флага, чтобы выбрать поле, содержащее флаг интервала. Если поле оставлено пустым, параметры флага интервала не требуются.
Если выбрано поле Флаг, вы можете указать флаги для вставленных интервалов и существующих интервалов в предоставленных полях.
Если поле Флаг существует, вы можете выбрать Очистить или Перезаписать поле, либо ни то, ни другое.
-
Если выбрано значение Очистить, все значения в поле Флаг будут стерты перед вставкой интервалов.
-
Если выбран параметр Перезаписать, строка флага перезапишет все значения, уже имеющиеся в столбце флага.
Разница между Перезаписать и Очистить заключается в том, что Перезаписать ничего не сделает, если строка флага останется пустой; тогда как Очистить очистит поле флага.
-
Если ни один из параметров не выбран, то строки флагов записываются только в пустые ячейки файла.
Примечание: это означает, что после выбора Очистить функция Перезаписать не будет иметь никакого дополнительного эффекта. Кроме того, команды Очистить и Перезаписать не оказывают никакого влияния на вставленные интервалы, поскольку их нет во входном файле — они влияют только на существующие интервалы.
Заполните значения для вставленных интервалов

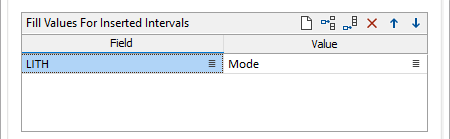

Сетка Значения заполнения для вставленных интервалов используется для присвоения значений полям во вставленных интервалах.
Чтобы Управлять строками в списке, используйте кнопки в панели инструментов таблицы.
Поле
Дважды щелкните (F3) в ячейке Поле, чтобы выбрать поле во вставленном интервале для заполнения:
Значение
Введите значение в ячейку или дважды щелкните (F3), чтобы выбрать значение для выбранного поля во вставленном интервале. Доступные параметры зависят от выбранного значения в ячейке Поле. Например, для числовых полей:
С помощью кнопки Выбрать вставьте нужный метод в поле Значение.

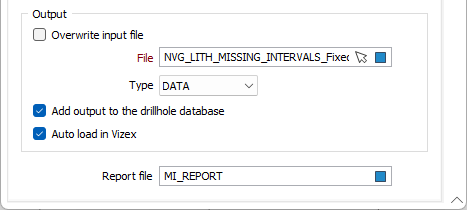

Вывод
Параметры в группе Вывод определяют способы использования выходных данных.
Перезапись входного файла
Выберите опцию для записи выходных данных в указанный входной интервал или файл базы данных скважин.
Файл
Если вы не хотите перезаписывать входной файл, выберите тип файла и введите (или щелкните значок Выбрать, чтобы выбрать) имя выходного файла.
Добавить вывод в базу данных по скважинам
Выберите эту опцию, чтобы автоматически добавлять выходные данные отсутствующего интервала в указанную базу данных скважин.
Во многих случаях может оказаться полезным сохранить результаты процесса в базе данных, с которой связан входной интервал или файл анализа. Это облегчает визуализацию, упрощая отображение соответствующих скважинных данных в Визексе.
Автозагрузка в Визекс
Выберите эту опцию, чтобы открыть файл в Визексе (если это применимо для типа Файла вывода). Текстовые файлы, содержащие непространственные данные, загружаться не будут.
Этот параметр доступен только в том случае, если выбран параметр Использовать базу данных скважин и выбраны Перезаписать входной файл или Добавить выходные данные в базу данных скважин.
Файл отчета
Введите (или нажмите значок Выбрать, чтобы выбрать) имя файла отчета.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
В завершение, нажмите на кнопку Запустить, чтобы запустить вычисления пересечений.
