Трекер скважин

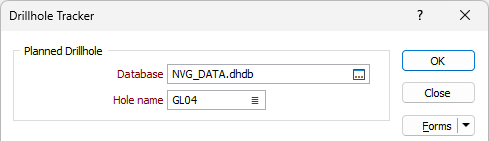

Планируемая скважина
Используйте параметры Планируемая скважина, чтобы выбрать скважину, с которой будет выполняться сравнение активной скважины.
База данных
Двойным нажатием левой кнопки мыши (или с помощью кнопки поиска) выберите базу данных скважин из списка в текущем проекте.
Нажмите F5, чтобы создать новую базу данных скважин. Нажмите F4, чтобы редактировать выбранную базу данных скважин.
Hole name
Дважды щёлкните, чтобы выбрать скважину для трекера из выбранной базы данных.
Активная скважина
Используя параметры в группе Активная скважина, вы можете выбрать активную скважину для трекера, чтобы сравнить её с выбранной планируемой скважиной. Скважину можно выбрать из Базы данных или Инклинометрии.

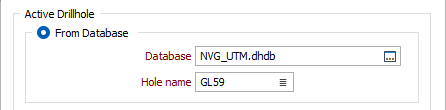

Из базы данных
Если выбрана опция Из базы данных, вы можете указать Базу данных и Скважину для трекера.
База данных
Двойным нажатием левой кнопки мыши (или с помощью кнопки поиска) выберите базу данных скважин из списка в текущем проекте.
Скважина
Дважды щёлкните, чтобы выбрать скважину для трекера из выбранной базы данных.

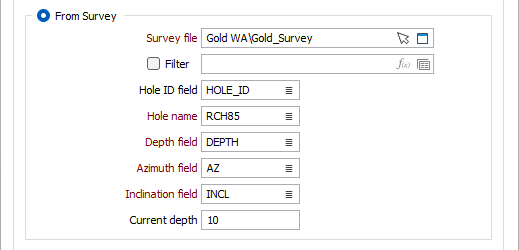

Из инклинометрии
If you select the From Survey option, you can select and configure the details for the Survey file where the Hole for the tracker is located.
Текущая глубина
При необходимости введите глубину, на которой выполнялась инклинометрия.
Файл инклинометрии
Дважды щёлкните (или нажмите на значок Выбрать), чтобы указать файл инклинометрии, содержащий данные для сравнения скважин, включая идентификатор скважины. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.
При необходимости можно задать Фильтр, чтобы выбрать только часть данных.
Hole ID field
Дважды щёлкните или нажмите на значок Список, чтобы указать поле в файле инклинометрии, содержащее информацию о скважине.
Hole Name

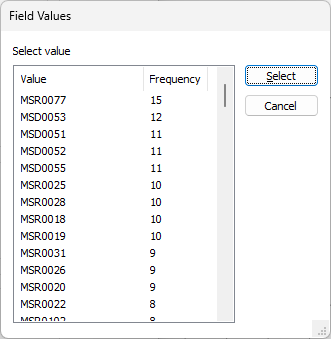

Дважды щёлкните (или нажмите на значок Список), чтобы открыть список скважин в указанном файле инклинометрии.
Выберите скважину для трекера в открывшемся диалоговом окне и нажмите Выбрать, чтобы добавить её в форму Трекер скважин.
Поле глубины
Дважды щёлкните (или нажмите на значок Список), чтобы указать поле в файле инклинометрии, содержащее данные о глубине.
Поле азимута
Дважды щёлкните или нажмите на значок Список, чтобы указать поле в файле инклинометрии, содержащее данные об азимуте.
Поле наклона
Дважды щёлкните (или нажмите на значок Список), чтобы указать поле в файле инклинометрии, содержащее данные о наклоне.
Current depth
Optionally enter the current depth of the active drillhole from the Drillhole Database. If this field is left blank, the current depth value is taken from the total depth field in the Collar file.

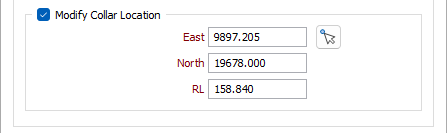

Изменить положение устья
Если выбрана опция выбора активной скважины из файла инклинометрии, при необходимости можно указать, следует ли изменять положение устья скважины.
If you select the Modify Collar Location option, use the fields provided to specify the modified East, North and RL values for the collar, or click on the Pick Point From Vizex button to interactively pick the collar location in Vizex.
Пересечение с каркасом
Если выбрана опция Пересечение с каркасом, можно указать каркас, содержащий точки пересечения, в которых скважина пересекает этот каркас, чтобы получить отчет о расстояниях между планируемыми и фактическими скважинами.
Тип
Дважды щёлкните (или нажмите на значок Выбрать), чтобы указать тип каркаса для пересекающегося каркаса.
Имя
В диалоговом окне Выбрать имя каркаса или в поле Имя выберите имя пересекающегося каркаса для трекера.
You can also use the Pick from Vizex button (or select the context menu option where available) to collapse the form and interactively select the required Wireframe to insert and return to the form.
Вывод
Отчет
В поле Отчет вы можете указать имя файла отчета, который будет сформирован Трекером. Если имя не введено, будет применено имя по умолчанию.
OK
Нажмите ОК, чтобы запустить Трекер скважин и сгенерировать указанный вывод.
По завершении отчет будет отображён в Просмотрщике отчетов Визекса. Кроме того, информация из трекера будет показана в Визексе, и откроется вкладка Скважина | Трекер.
См.: Отображение трекера скважин
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
