Отчет о проверке скважин

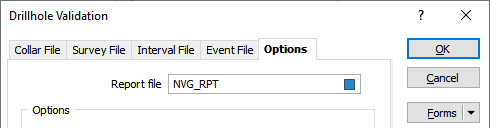

Используйте вкладку Опции формы Проверка скважины, чтобы применить более обширные проверки к вашим данным:
Файл
Введите имя Файла отчета или дважды щелкните мышью (F3), чтобы указать его, затем выберите необходимые действия:

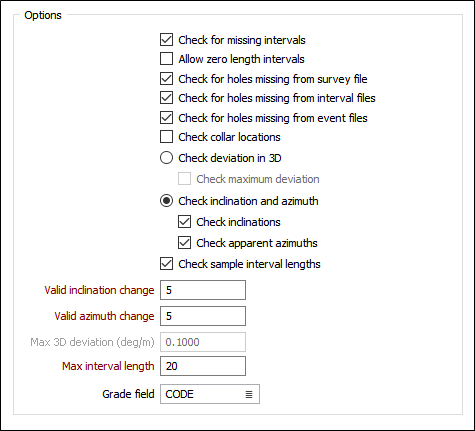

Опции
Проверять на отсутствующие интервалы
Выберите эту опцию, если хотите:
- Удостовериться, что первое значение ОТ в файле интервалов = 0
- Удостовериться, что интервалы опробования в файле интервалов не разделены.
Разрешить интервалы с нулевой длиной
Выберите эту опцию, чтобы разрешить интервалы с нулевой длиной Данная опция может пригодиться в процессе моделирования пластов, например, если мощность пласта снижается до ноля.
Проверьте, нет ли скважин в ...
Всегда проверяется, что скважины, определенные в файле Survey, файле Interval или файле Event, также определены в файле Collar.
Если флажок «Проверить наличие отсутствующих скважин» включен, он также будет проверять наличие скважин в файле устья в файле съемки/интервала/события. Вертикальные скважины или скважины с одной съемкой на устье не обязательно должны быть в файле Съемка.
Проверять местоположение устьев
Выберите эту опцию, чтобы проверять местоположения всех устьев как часть процесса проверки.
Проверять отклонение в трехмерной среде
Примечание: опции Проверять отклонение в трехмерной среде и Проверять падение и азимут являются взаимоисключающими, поскольку они предлагают разные способы достижения одного результата. Выбирая между двумя этими опциями, помните, что в отношении субвертикальных скважин и изменяющихся интервалов инклинометрии опции Проверять падения и Проверять азимуты являются более простыми функциями, чем опция Проверять максимальное отклонение ствола.
Выберите опцию Проверять максимальное отклонение ствола, чтобы задать максимально допустимое отклонение (степень изменения) в градусах на один метр.
Проверять наклон и азимут
Если вы активировали опцию Проверять наклоны, опция Допустимое изменение наклона также будет активирована. Такие же проверки функция применяет к последующим полям наклона в Файле инклинометрии. Если точки данных инклинометрии расположены близко, значительное изменение может указывать на то, что ошибка была сделана в одной из записей инклинометрии. Выберите опцию Проверять наклоны, затем введите допустимое изменение наклона в градусах.
Если включить опцию Проверять видимые азимуты, активным становится поле Допустимое изменение азимута. Такие же проверки функция применяет к последующим полям азимута в файле инклинометрии. Выберите опцию Проверять видимые азимуты, затем введите допустимое изменение азимута в градусах.
В случае если ориентация устья в Файле устьев отличается от ориентации устья в Файле инклинометрии, на экране появится предупреждение "Разные ориентации устья/инклинометрии".
Стандартный сценарий действий - когда геолог в процессе бурения присваивает ориентацию устья по умолчанию скважине, но не обновляет Файл устьев после получения данных инклинометрии. В данной ситуации программа выведет в просмотр предупреждение и будет использовать ориентацию только лишь Файла инклинометрии.
Проверять длину интервалов пробы
Выберите опцию Проверять длину интервалов пробы, чтобы проверить интервалы на предмет соответствия указанной максимальной длине и (на ваше усмотрение) игнорировать интервалы, которые не содержат значений для указанного поля содержаний (см. выше Разрешить интервалы с нулевой длиной).
Допустимое изменение наклона
Выберите опцию Проверять наклоны, чтобы задать значение Допустимого изменения наклона. Обычно стандартным значением является пять градусов (5°). Вы не сможете внести запись, пока не выберете опцию Проверять наклоны.
Допустимое изменение видимого азимута
Выберите опцию Проверять видимые азимуты, чтобы задать значение Допустимого изменения азимута.
Для горизонтальной скважины полной значение изменения азимута является очевидным. Если скважины вертикальная, видимое изменение азимута равняется нулю.
Падение используется для перемасштабирования изменения азимута, чтобы принять во внимание крутизну скважины.
Обычно стандартным значением является пять градусов (5°). Вы не сможете сделать запись, пока не выберете опцию Проверять видимые азимуты.
Максимальное 3D отклонение
Выберите опцию Проверять отклонение в трехмерной среде, чтобы задать максимально допустимое отклонение (степень изменения) в градусах на один метр. В качестве примера рассчитаем максимально допустимое отклонение для 100-метровой скважины. Если мы установим отклонение на 5°, тогда Макс. 3D отклонение будет равно 5:100 или 0,05.
Максимальная длина интервала (и Поле содержаний)
Выберите опцию Проверять длину интервалов, чтобы проверить интервалы на предмет соответствия с указанной максимальной длиной и (на ваше усмотрение) игнорировать интервалы, которые не имеют значение для указанного поля содержаний.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
ОК
Нажмите OK для запуска процесса проверки.
