Данные вывода

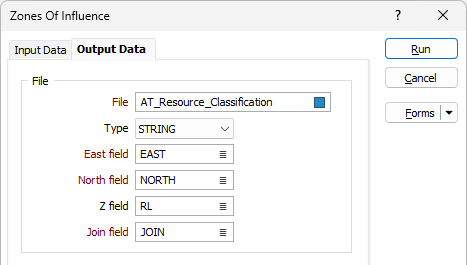

В закладке Данные вывода, в диалоговом окне Зоны влияния, задайте файл и поля, которые будут использоваться для хранения границ зон, созданных в результате процесса.
Файл
Выберите тип и введите имя файла вывода. Если файл уже существует, дважды щелкните левой кнопкой мыши, чтобы выбрать файл из списка. Если файл не существует, он будет создан.
Поля Северных и Восточных координат
Укажите имена полей, в которых в файле вывода хранятся Северные и Восточные координаты. В системе координат X, Y, Z - это направления X и Y.
Поле Z
Укажите имя поля в файле вывода, в котором хранятся координаты Z.
Зоне с наибольшим радиусом будет присвоено наименьшее значение Z, а зоне с наименьшим радиусом будет присвоено наибольшее значение Z. Это необходимо для того, чтобы зоны отображались в соответствующем порядке (при включенном режиме 3D Послойность).
Поле соединения
В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

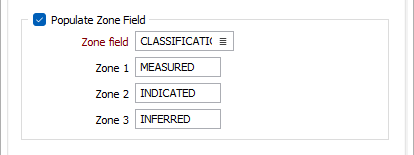

Заполнить поле зон
Выберите опцию Заполнить поле зон, если вы хотите присвоить коды для скважин в каждой зоне.
Поле зон
Если вы активировали опцию Заполнить поле зон, введите имя Поля зон. The code values in the Zone field will allow the area of each zone to be calculated, or allow the holes to be colour-coded by zone in Vizex.
Значения кодов зон
Введите значения, которые вы хотите присвоить скважинам каждой зоны.

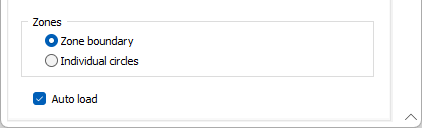

Зоны
Вы можете выбрать - вывести границу зоны, либо отдельные окружности.
Автозагрузка
Если файл вывода еще не открыт в Визексе, то при выборе данной опции созданные стринги границ будут загружены в просмотр.
Если слой загружается в Визекс, применяются настройки по умолчанию:
- Вводные параметры в полях заполняются исходной функцией (в случаях, где это применимо) или остаются пустыми.
- Используются опции просмотра по умолчанию.
- Выбор всех других опций отменяется.
