Атрибуты каркаса
Атрибуты - это характеристики объектов, представленных каркасами. Возможно перед вами встанет необходимость определить атрибуты для каркаса перед запуском функций, создающих каркас на выводе.
Вы можете отредактировать набор атрибутов каркаса, используя диалоговое окно Свойства каркаса .
Кроме этого, вы можете создать отчет по атрибутам каркаса, используя диалоговое окно Отчет о свойствах каркаса.
Существует два типа атрибутов каркасов:
Стандартные

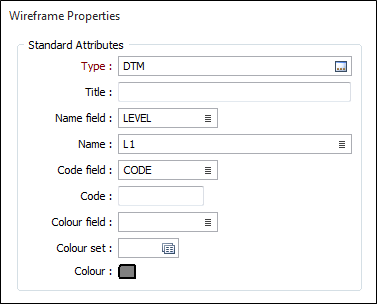

Стандартные атрибуты присутствуют в каркасной модели всегда, независимо от того, с каким типом каркаса вы работаете. Стандартными атрибутами для каждого типа каркаса являются: Имя, Код, Цвет, Заголовок, Объем, Площадь поверхности и Метаданные (мин/макс координаты, даты изменений и т.д.).
В Редакторе атрибутов каркаса (Атрибуты):
- В начале, слева направо, отображаются редактируемые стандартные атрибуты имя, цвет, узоры штриховки или колонки среза, силуэта и т.д.).
- Нередактируемые (подсвеченные серым цветом) стандартные атрибуты (количество треугольников, дата создания и т.д.) отображаются чуть дальше справа. Вы можете применить опцию Рассчитать объемы и поверхности, чтобы вычислить значения атрибутов Объем, Площадь поверхности и Площадь силуэта в плане.
Тип
Выберите Тип каркаса. По умолчанию на экран будут выведены типы каркасов текущего проекта. Типы каркаса заданы в файлах триангуляции с расширением (*.tridb). Вы можете выбрать файл Типа каркаса из любой папки.
Заголовок
Введите короткий заголовок, с помощью которого вы опишете, что представляет собой данный каркас. Этот заголовок будет использоваться для чертежа.
Имя
После того как вы определите тип каркаса, задайте новое имя для каркаса.
Код
Задайте символьный код, который необходим, чтобы отличить этот каркас от других каркасов. Например, в качестве кода вы можете использовать код породы, который впоследствии можно применять в виде фильтра при оценке объемов, запасов и т.д.
Цвет
Двойным щелчком мыши (F3) выберите цвет, который будет использоваться для отображения каркаса.
Примечания
У вас имеется возможность добавлять дополнительную информацию для некоторых типов каркасов в виде примечаний.
Атрибуты, заданные пользователем
Атрибуты, заданные пользователем для типа каркаса можно определить (добавить, переименовать или удалить) с помощью функции Управлять типами во вкладке Каркас, в группе Управлять. Смотрите: Управлять типами каркасов
При создании каркаса на выходе, вы можете указать тип каркаса, а также выбрать, какой заданный пользователем атрибут записывать в новые каркасы.
В Редакторе атрибутов каркаса (Атрибуты):

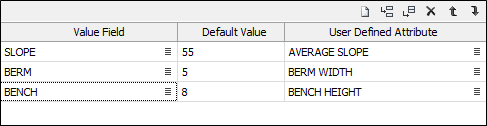

- Редактируемые пользовательские атрибуты (если они имеются) отображаются в дальнем правом углу таблицы.
Чтобы Управлять строками в списке, используйте кнопки в панели инструментов таблицы.
