Отчет о свойствах каркаса

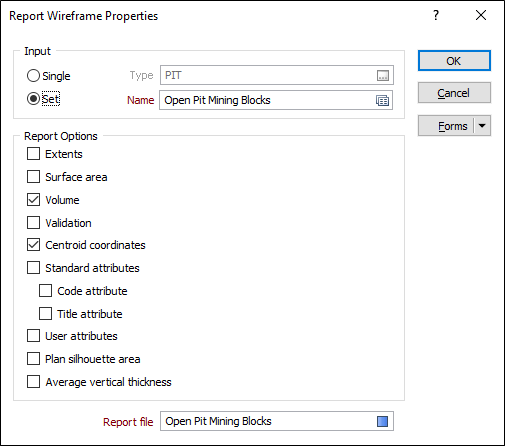

Выбрав опцию Управление каркасами, во вкладке Каркас, в группе Управлять, вы можете нажать на кнопку Отчет, чтобы экспортировать свойства и атрибуты для каркасов указанного типа, либо для одного или нескольких выбранных каркасов.
Ввод
Для обработки отдельного каркаса выберите опцию Один, после чего задайте Тип каркаса, а затем Имя каркаса данного типа.

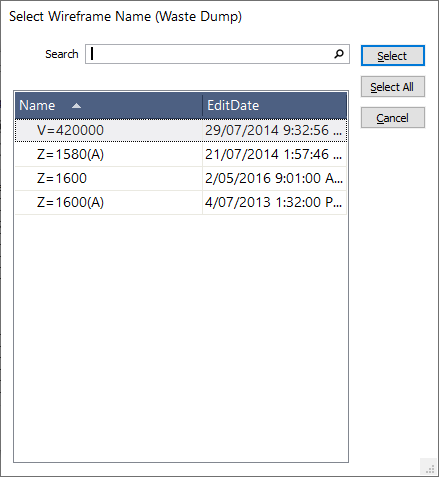

Для обработки всех каркасов заданного типа выберите опцию Один, после чего определите Тип каркаса. В качестве альтернативы, когда вы щелкаете по значку Список, чтобы выбрать имя, предоставляется опция Выбрать все (см. выше).
Для обработки нескольких каркасов активируйте опцию Набор. При определении набора каркасов вы можете указать каркасы разных типов, а затем выбрать несколько каркасов того или иного типа путем частичного ввода имени и знаков подстановки (Знаки подстановки) в поле Имя.
Опции отчета
Выберите одну или несколько опций Отчета.
Границы, Площадь поверхности, Площадь силуэта в плане, Средняя вертикальная мощность, Объем, Проверка, Координаты центроида, Стандартные атрибуты и Пользовательские атрибуты.
Если выбраны Стандартные атрибуты, поля Код и Заголовок будут отключены. Если вы выберите только Код и/или Заголовок, вы сможете избежать беспорядка в дополнительных метаданных.
Файл отчета

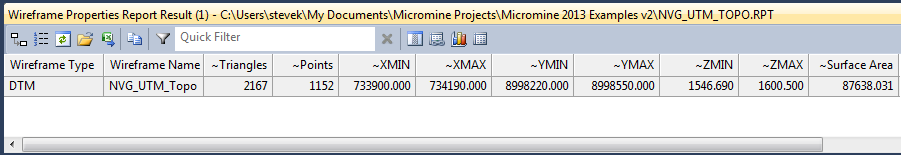

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя создаваемого Файла отчета. При нажатии на кнопку OK отчет откроется в окне просмотра отчетов.
Чтобы избежать конфликта имен при записи атрибутов пользователя в Файл отчета, в начало поля Имя и Тип добавляется слово "Каркас" ("Wireframe"). К другим предварительно заданным полям добавляется приставка тильда "~".
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
ОК
Нажмите на кнопку ОК и создайте отчет на основании каркасов и опций, которые вы выбрали.
