Свойства каркаса

Во вкладке Каркас, в группе Управлять, нажмите на Свойства для определения свойств (метаданных) каркаса. Окно Свойства также используется для сохранения атрибутов каркаса, которые были получены из профиля, либо созданы или изменены в Визексе.

  1. В диалоговом окне Свойства каркаса выберите Тип и Имя каркаса, который нужно просмотреть.
  2. В просмотр выводятся стандартные атрибуты, включая параметры по умолчанию для цвета и штриховки.

    3. Узоры штриховки 2D Срез и Силуэт можно сохранить как параметры каркаса. При отображении каркаса выберите Штриховка по умолчанию, чтобы использовать эти сохраненные штриховки. Они могут быть удобны для работы, если вы выводите в просмотр набор каркасов.

    Штриховка по умолчанию (силуэт и разрез) для любого каркаса - это штриховка НЕЗАПОЛНЕННАЯ, ее граница будет сплошной, иметь толщину 0,20 мм, использоваться будет цвет каркаса. Эти значения штриховки по умолчанию обозначаются как НУЛЕВАЯ вставка в панели Свойства (выберите каркас в Визексе) или в Свойствах каркаса (щелкните по Имени каркаса в любом диалоговом окне).

  3. Нажмите на опцию Атрибуты, заданные пользователем, чтобы открыть диалоговое окно Атрибуты, заданные пользователем.

Отобразить свойства просмотра для слоя каркаса

  1. Выберите каркас в панели Визекса Просмотр слоев.

    2. Если вы работаете с набором каркасов, откройте список каркасов, содержащихся в наборе.

  1. Щелкнув правой кнопкой мыши по имени каркаса/набора каркасов, откройте контекстное меню и выберите опцию Свойства.
  2. В окне Свойства вы можете:
  • Изменять параметры вводных данных
  • Изменять параметры Режима просмотра (Просмотр) - стиль отображения, цветовую кодировку, прозрачность, штриховку и метки
  • Опускать изображение на объект, с которым вы работаете

Просмотреть свойства каркаса

  1. Выберите каркас в просмотре Визекса.
  2. Если для работы с каркасами в качестве одной из опций Визекса выбрана опция Активировать всплывающие данные, при наведении курсора на каркас на экране автоматически появится полупрозрачное окно свойств.

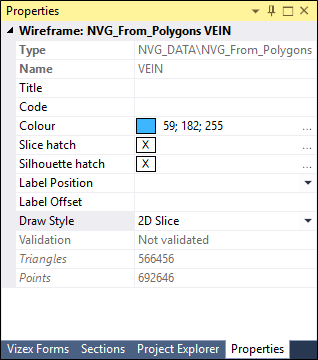

  3. Кроме этого, для того чтобы открыть плавающее окно Свойства, вы можете выбрать опцию меню Окно | Окно свойств или нажать на кнопку Окно свойств в Главной панели инструментов.
В нем отображаются свойства каркаса, например его Имя, Тип, Объем, Площадь поверхности (сумма треугольников) и Площадь прорисовки (площадь плоскости в пределах границ для текущего вида). Если выбран один треугольник (или если каркас имеет только один треугольник), в процессе редактирования отображаются X, Y, Z координаты курсора мышки, истинного падения и направления падения треугольника.
  Если выбрано несколько каркасов, в просмотр выводится общий объем. Обратите внимание на то, что суммарный объем будет выводиться только если все выбранные каркасы имеют объем.


Сохранить и Сохранить как

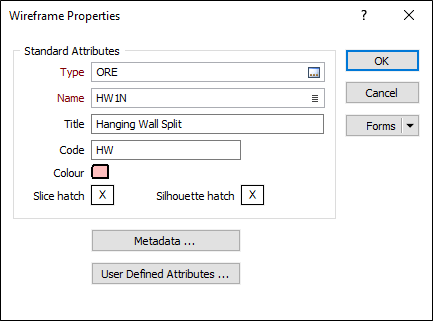

Если вы создаёте или редактируете триангуляцию, выберите опцию Сохранить или Сохранить как в меню по правой кнопке мыши для того, чтобы на экране появилось диалоговое окно Свойства каркаса.

Нажмите на Сохранить и сохраните новый каркас или перепишите уже существующий. Если вы изменили уже имеющийся каркас, однако не хотите его переписывать, воспользуйтесь опцией Сохранить как.

Режим просмотра

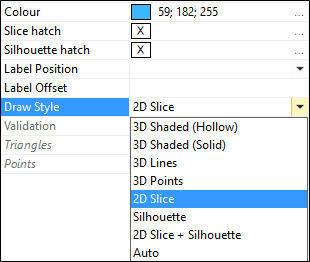

Если вы загружаете слой каркасов в Визексе, вы можете задать режим просмотра каркаса из выпадающего меню в окне Свойства. Таким образом вы, например, можете быстрее переходить от режима 3D Заполненный к режиму 2D Cрез в момент просмотра данных.
