Выемочные единицы
На вкладке Выемочные единицы в форме Проектирование и создание выемочных единиц (метод срезов) укажите протяжение, минимальные расстояния и наклоны в каждом направлении для выемочных единиц, а также параметры для разубоживания, которое необходимо включить.
Значения, указанные для протяжения, в том числе для разубоживания и разделения, должны быть кратны ширине среза, указанной в поле Срез. Значения будут разделены на ширину среза и округлены (по мере необходимости) для получения целого числа срезов.
Подсказка: чтобы свести к минимуму нежелательные побочные эффекты от округления, установите ширину среза равной наибольшему общему десятичному коэффициенту протяжения и разделения.
Настройки разделены на три группы, названия которых связаны с направлением цилиндров, сформированных из опорной сетки. "Простирание" - это направление создания выемочных единиц, т.е. вдоль сформированных цилиндров. Эти данные могут отличаться от геологического простирания.
С использованием правосторонней системы координат, которая может быть повернута относительно реальной системы координат, в таблице ниже описывается, как определить каждое из направлений:
|
Группа |
Правосторонняя координатная ось |
Описание |
|---|---|---|
|
Вдоль простирания |
Y |
Вдоль (длины) сформированных цилиндров, перпендикулярно плоскости сетки. Цилиндры нарезаются параллельно плоскости сетки в этом направлении. |
|
Вкрест простирания |
X |
Поперек (ширины) сформированных цилиндров, параллельно плоскости сетки. |
|
Вертикально |
Z |
По высоте сформированных цилиндров, параллельно плоскости сетки. |
Вдоль простирания
Установите размеры, минимальное разделение и наклон выемочных единиц ортогонально лицевой плоскости сетки (простирание выемочных единиц).
Размеры
Укажите минимальную и максимальную длину выемочных единиц, а также ширину срезов, ортогональных передней плоскости сетки по цилиндрам (простирание выемочных единиц):
Минимальная выемочная единица
Укажите минимальную длину (0,0 или > = Срез) выемочных единиц, ортогональных лицевой плоскости сетки по простиранию выемочных единиц.
Максимальная выемочная единица
(Необязательно.) Укажите максимальную длину выемочных единиц (0,0 или > = Минимальную выемочную единицу), ортогональных лицевой плоскости сетки вдоль простирания выемочных единиц.
Срез
Укажите ширину (> 0,0) интервала, ортогонального лицевой плоскости сетки по простиранию выемочные единиц, по которому будут нарезаться цилиндры и заполняться и заполняются интересующими атрибутами из блочной модели.
Минимальное разделение
(Необязательно.) Укажите минимальный интервал (> = 0,0) последовательных выемочных единиц по их простиранию.
Наклон
(Необязательно.) Укажите угол (0 <x <180 градусов) между основанием цилиндров по простиранию выемочных единиц и лицевой стороны выемочной единицы.
Эта опция определяет угол плоскости среза по простиранию выемочных единиц относительно сетки. Наклон создается путем вращения срезов вокруг вектора вкрест простирания в точке среза в направлении вектора вкрест простирания.
Ближняя зона разубоживания
(Необязательно.) Задайте разубоживание, которое будет включено в ближний конец (ближайший к лицевой плоскости сетки) выемочных единиц.Это разбавление включается в дополнение к тому, что указано в меню Оптимизатор выемочных единиц > Рудник > Определение > Модель > Разубоживание и извлечение > Разубоживание.
Протяжение
Укажите длину (> = 0,0) дополнительного разубоживания по простиранию выемочных единиц, которые должны быть включены в начало (по грани, которая является ближайшей к лицевой плоскости сетки) каждой выемочной единицы.
Влияние
Укажите, как протяжение ближней зоны разубоживания (см. выше) влияет на содержания блоков в затронутых срезах.
|
Опция |
Описание |
|---|---|
|
Нет |
Значения не будут изменены. |
|
Присвоить содержание |
Содержание основного элемента будет установлено на указанное значение. |
|
Обрезать содержание |
Содержание основного элемента будет установлено на указанное значение, если оно превышается. |
|
Масштабировать содержание |
Содержание основного элемента будет масштабировано на указанное значение. |
|
Масштабировать значение оптимизации |
Масштабирует все значения по указанному значению, включая все объемы и тоннаж. |
Значение
Укажите значение параметра (содержание, коэффициент или значение оптимизации) для опции Влияние.
Дальняя зона разубоживания
(Необязательно.) Задайте разубоживание, которое будет включено в дальний конец (самый дальний от лицевой плоскости сетки) выемочных единиц.
Это разбавление включается в дополнение к тому, что указано в меню Оптимизатор выемочных единиц > Рудник > Определение > Модель > Разубоживание и извлечение > Разубоживание.
Протяжение
Укажите длину (> = 0,0) дополнительного разубоживания по простиранию выемочных единиц, которые должны быть включены в конец (по грани, которая является самой дальней от лицевой плоскости сетки) каждой выемочной единицы.
Влияние
Укажите, как протяжение дальней зоны разубоживания (см. выше) влияет на содержания блоков в затронутых срезах.
|
Опция |
Описание |
|---|---|
|
Нет |
Значения не будут изменены. |
|
Присвоить содержание |
Содержание основного элемента будет установлено на указанное значение. |
|
Обрезать содержание |
Содержание основного элемента будет установлено на указанное значение, если оно превышается. |
|
Масштабировать содержание |
Содержание основного элемента будет масштабировано на указанное значение. |
|
Масштабировать значение оптимизации |
Масштабирует все значения по указанному значению, включая все объемы и тоннаж. |
Значение
Укажите значение параметра (содержание, коэффициент или значение оптимизации) для опции Влияние.
Вкрест простирания
Укажите протяженность, минимальное расстояние и наклон выемочных единицы в лицевой плоскости сетки по ширине цилиндров.
Протяжение
Укажите ширину (> 0,0) выемочных единиц в передней плоскости сетки.
Разделение
Укажите шаг (> = 0,0) последовательных выемочных единиц в передней плоскости сетки.
Эта опция определяет расстояние, на которое цилиндры разделяются по простиранию выемочных единиц.
Вертикально
Укажите протяжение и разделение выемочных единиц в передней плоскости сетки.
Протяжение
Укажите «высоту» (> 0,0) выемочных единиц в передней плоскости сетки.
Разделение
Укажите «вертикальный» шаг (> = 0,0) последовательных выемочных единиц в передней плоскости сетки.
Эта опция определяет расстояние, по которому цилиндры разделяются вертикально по высоте выемочных единиц.
Исключить все срезы со значением ниже
(Необязательно.) Введите минимальное значение оптимизации для срезов, которые будут включены в выемочные единицы. Если оставить это поле пустым, никаких ограничений применено не будет.
Срезы со значениями оптимизации ниже этого числа не будут включены в выемочные единицы и будут сведены к разделению между выявленными выемочными единицами.
Применение этого ограничения, вероятно, уменьшит суммарную величину извлечений, определенных оптимизатором.

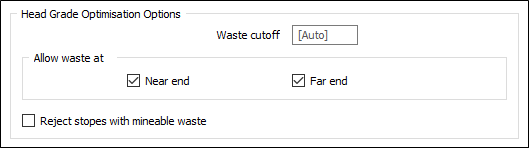

Опции оптимизации по бортовому содержанию
(Эти настройки отключаются, если для параметра Значение оптимизации не задана опция Использовать исходное содержание во вкладке Оптимизатор выемочных единиц > Рудник > Определение > Модель > Блочная модель в окне настроек рудника.)
Эти настройки влияют на срезы, которые могут быть включены в выемочные единицы, и на то, где эти срезы размещаются внутри идентифицированных выемочных единиц. Применение любого из этих параметров может снизить суммарную величину извлечений, определенных оптимизатором.
Содержание разубоживания
Укажите содержание, ниже которого материал считается пустой породой.
Если вы установите эту опцию на значение [Авто], это будет означать, что необходимо будет использовать исходное содержание.
Разрешить разубоживание
Эти опции позволяют контролировать, может ли пустая порода размещаться на концах выемочных единиц в соответствии с требованиями проекта. Вам также необходимо учитывать, как эти решения могут повлиять на включение «запланированного» разубоживания, согласно параметрам, заданным в полях Ближняя зона разубоживания и Дальняя зона разубоживания.
-
На ближнем конце. Выберите эту опцию, чтобы указать, что срезы со значениями оптимизации между Исключить все срезы со значением ниже и Содержанием разубоживания также могут быть включены на ближних концах выемочных единиц.
-
На дальнем конце. Выберите эту опцию, чтобы указать, что срезы со значениями оптимизации между Исключить все срезы со значением ниже и Содержанием разубоживания также могут быть включены на дальних концах выемочных единиц.
Исключить породные выемочные единицы
Выберите эту опцию, чтобы указать, что для породных выемочных единиц (т.е. под-выемочных единиц с исходным содержанием ниже Содержания разубоживания) следует исключить возможность включения в набор выемочных единиц, определенных оптимизатором.
Эта опция предотвращает попадание в выемочную единицу, казалось бы, легко идентифицируемых объектов с породой. Несмотря на то, что это удобная опция, ее следует использовать с осторожностью, поскольку она может помешать оптимизатору выбрать некоторые выемочные единицы, которые в противном случае соответствовали бы критериям проектирования по размеру и исходному содержанию.
Фактически, эта опция изменяет поведение оптимизатора с (1) максимизации массы потенциальной руды, доступной для переработки, на (2) исключение всей предполагаемой породы и затем максимизацию массы потенциальной руды, которая становится доступной. для переработки из остатка. Недостатком этого подхода является то, что он ограничивает способность оптимизатора смешивать руду с низким содержанием с рудой более высокого содержания для создания большей объединенной массы с (исходным) содержанием, которое все еще подходит для переработки.
