Метод срезов по опорной сетке

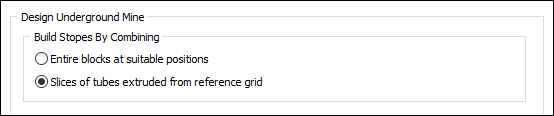

Эти опции доступны, если во вкладке Проектирование | ПГР, в форме Параметры выемочных единиц, активирована функция Метод построения выемочных единиц -> Метод срезов.
В этом диалоговом окне ведется работа с параметрами сетки, в которой выемочные единицы будут извлекаться в блочную модель, а также критерии проектирования для выемочных единиц.

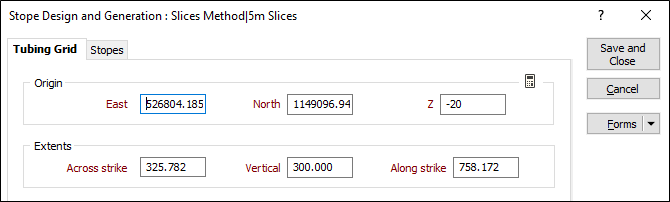

Сетка
Выберите вкладку Сетка, чтобы указать параметры сетки, в которой выемочные единицы будут извлекаться в блочную модель.
Начало
Укажите координаты начальной точки (начала координат) для осей сетки:
Восток
Укажите восточные координаты начальной точки для осей сетки.
Север
Укажите северные координаты начальной точки для осей сетки.
Z
Укажите координаты высоты (Z) начальной точки для осей сетки.
Границы
Введите параметры, чтобы определить протяжение (размер) сетки в каждом направлении.
Вкрест простирания
Укажите протяжение (> 0,0) сетки по ширине.
Этот параметр представляет собой ширину передней плоскости, из которой будет формироваться ваш объект данных.
Вертикально
Укажите протяжение (> 0,0) сетки по высоте.
Вдоль простирания
Укажите длину (> = 0,0) цилиндров, которые будут формироваться ортогонально от передней плоскости сетки.
Если значение в этом поле установлено на ноль (0) или оставлено пустым, цилиндры будут формироваться к дальнему краю блочной модели.
Сумма длин и расстояний между созданными забоями ограничивается этим значением.
При нажатии кнопки Автовычисление вычисляются исходная точка и протяженность сетки, эти данные вставляются в форму.

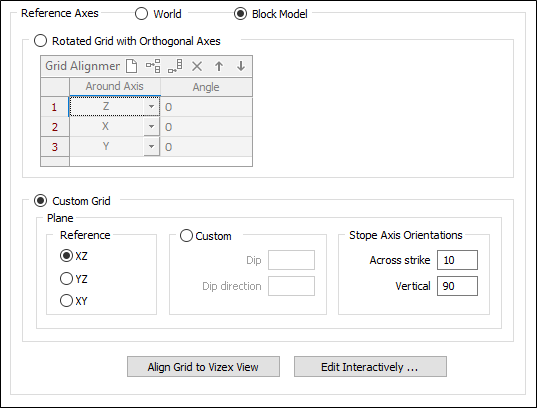

Опорные оси
Выберите оси, к которым будет привязано определение ориентации сетки.
Мир
Выберите эту опцию, чтобы указать, что ориентация сетки указывается относительно системы координат рудника.
Блочная модель
Выберите эту опцию, чтобы указать, что ориентация сетки задается относительно блочной модели.
Эту опцию удобно применять, если блочная модель повернута относительно системы координат рудника. Если блочная модель не вращается, при выборе этого параметра вы получите тот же эффект, что и выборе опции Мир.
Вращаемая сеть с ортогональными осями
Примените эту опцию, чтобы указать, что сетка имеет 3 ортогональные оси, которые можно вращать.
При использовании правого набора осей координат, ось Y должна быть выровнена по простиранию выемочных единиц («вдоль простирания»). Тогда ось X будет располагаться «вкрест простирания», а ось Z - «вертикально». Цилиндры будут формироваться из повернутой плоскости XZ параллельно оси Y.
Выравнивание сети
Укажите вращение осей, которое необходимо для требуемой ориентации сетки.
Эти вращения нужно задать в том порядке, в котором они должны применяться, причем каждое вращение указывается относительно ориентации осей после завершения предыдущего вращения. (Эти действия аналогичны тому, как вы указываете вращение для эллипсоидов поиска при оценке ресурсов.)
Число в первом столбце определяет порядок, в котором будут применяться вращения.
Задайте следующие настройки для каждого вращения:
Вокруг оси
Выберите ось, вокруг которой будет выполняться вращение.
Выберите X, Y или Z, чтобы указать, что вращение должно выполняться вокруг соответствующей оси опорной системы координат.
Угол
Укажите угол (0 <= x <360, градусов), на который необходимо повернуть сетку вокруг оси.
Если смотреть с конца оси, вокруг которой должно выполняться вращение, поворот по часовой стрелке считается положительным.
Сеть, заданная пользователем - Прямоугольные
Выберите этот параметр, чтобы указать, что "лицевая" плоскость сетки, являющаяся плоскостью, из которой будут формироваться цилиндры, должна быть выровнена по заданной плоскости.
Поперечная и вертикальная оси сетки будут совмещены с осями заданной плоскости.
Выберите плоскость, по которой будет выровнена сетка:
Исходная
Используйте эту опцию, чтобы выбрать ориентацию сетки (XZ, YZ, XY) относительно системы координат.
Если переднюю плоскость сетки нужно выровнять с предварительно определенной плоскостью, выберите соответствующую плоскость:
XZ
(По умолчанию.) Выберите этот параметр, чтобы выровнять переднюю плоскость с плоскостью XZ опорной системы координат.
YZ
Выберите этот параметр, чтобы выровнять переднюю плоскость с плоскостью YZ опорной системы координат.
XY
Выберите этот параметр, чтобы выровнять переднюю плоскость с плоскостью XY опорной системы координат.
Задано пользователем
Выберите этот параметр, чтобы указать, что "лицевая" плоскость сетки, являющаяся плоскостью, из которой будут формироваться цилиндры, должна быть выровнена вдоль плоскости с указанным падением и направлением падения.
Если d = падение и D = направление падения, ось Y на плоскости будет установлена на вектор d→D, и вертикальная ось сетки будет выровнена по этим данным.
Поперечная ось сетки будет выровнена по оси X на плоскости, которая будет вектором 00→D+090.
Задано пользователем > Падение
Укажите угол (-90 <= x <= 90, градусы, положительный вниз), под которым плоскость наклоняется относительно плоскости XY исходной системы координат.
Задано пользователем > Направление падения
Укажите азимут (0 <= x <360, градусов, по часовой стрелке от оси Y исходной системы координат), на который опускается сетка.
Пример: если плоскость наклоняется на 45o на Восток, это можно указать как 45 → 090. Ось Y выровнена по углу 45→090, ось X - по углу 00→180 (которая остается в горизонтальной плоскости), а ось Z (которая также является нормалью к плоскости) выровнена по углу 45→090. Чтобы указать эту плоскость, укажите Падение = 45 и Направление падения = 90.
Ориентации осей выемочных единиц
Если оси выемочной единицы на указанной плоскости ориентированы относительно (повернутых) осей сетки, укажите углы, под которыми ориентированы соответствующие оси, относительно оси X сетки.
Ориентации осей выемочных единиц > Вкрест простирания
Укажите угол в плоскости между вектором вкрест простирания выемочных единиц и осью X сетки.
Этот угол должен быть положительным по часовой стрелке от оси X сетки.
Значение по умолчанию - 0 градусов, что указывает на то, что вектор вкрест простирания выемочных единиц выровнен с осью X сетки.
Ориентации осей выемочных единиц > Вертикально
Укажите угол в плоскости между вертикальным вектором выемочных единиц и осью X сетки.
Этот угол должен быть положительным по часовой стрелке от оси X сетки.
Значение по умолчанию - 90 градусов, что указывает на то, что вертикальный вектор выемочных единиц перпендикулярен оси X и выровнен с осью Y сетки.
Выровнять сетку по виду Визекса
Вы можете нажать на опцию Выровнять сетку по виду Визекса, чтобы изменить ориентацию сетки в сторону текущего вида Визекса. Параметры вращения в форме будут обновляться в соответствии с выполняемыми процессами.
Править интерактивно
Нажмите на опцию Править интерактивно, чтобы настроить параметры проекта выемочных единиц в интерактивном режиме в Визексе. Форма Проектирование и создание выемочной единицы свернется и на экране отобразится сетка с учетом целевой блочной модели. Смотрите: Править интерактивно
