ПГР

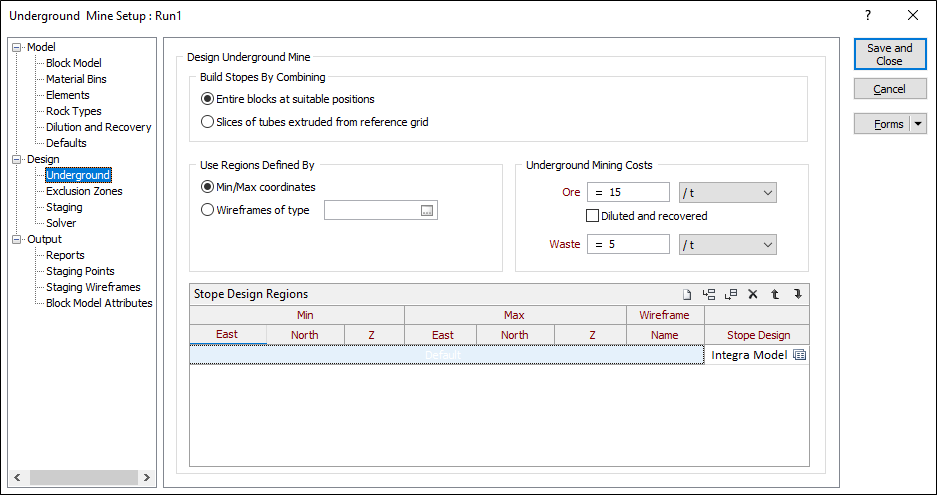

Используйте Проект | ПГР, чтобы задать метод оптимизации, параметры выемочных единиц, которые будут использоваться для областей в пределах площади оптимизации, и применяемые затраты на добычу.
Метод построения выемочных единиц
Выберите метод оптимизации, который будет использоваться для определения и создания выемочных единиц. Для получения более подробной информации перейдите в тему Оптимизатор выемочных единиц.
(Вариант 1) Целые блоки в нужных вам местах
Выберите эту опцию, чтобы выявлять и создавать выемочные единицы путем объединения целых блоков в подходящих местах по всей блочной модели.
Этот метод оптимизации выемочных единиц аналогичен традиционной оптимизации карьера - отдельные блоки объединяются в фигуры, которые максимально приближены к требованиям проекта и соответствуют ограничениям доступного разрешения, которое является размером родительских блоков.
Если блочная модель содержит субблоки, они автоматически упорядочиваются в соответствии с разрешением родительских блоков. Результаты могут выводиться в отчет как для регуляризированных блоков, так и для субблоков.
Оптимизатор определит лучшие места в пределах области оптимизации для выемочных единиц необходимого размера и формы.
(Вариант 2) Метод срезов по опорной сетке
Выберите этот параметр, чтобы находить и создавать выемочные единицы методом срезов с помощью цилиндров, формирующихся из опорной сетки, которая определяет положение выемочных единиц в поперечном разрезе, их размеры и форму.
Опорную сетку можно ориентировать в направлении рудного тела и сквозь него, если это необходимо. Цилиндры будут формироваться в рудное тело ортогонально из сетки, а родительские блоки и субблоки будут нарезаться для создания срезов.
Использовать области, заданные
Выберите, как будут определяться границы проектных областей выемочных единиц:
Координаты Min/Max
Используйте эту опцию, чтобы разграничить области, для которых применяются различные параметры проектирования выемочных единиц по диапазонам значений координат.
Каркасы типа
Используйте эту опцию, чтобы разграничить области, для которых применяются различные параметры проектирования выемочных единиц по каркасам определенного типа.
Затраты на ПГР
(Эта опция неактивна, если выбрана функция Рудник > Определение > Модель > Блочная модель > Значение оптимизации: Использовать значение из поля или Использовать исходное содержание.)
Руда
Задайте затраты на массу или объем, относящиеся к добыче блока как руды. Это стоимость взрыва руды, добычи и транспортировки.
Вы можете использовать выражения, чтобы менять затраты по глубине добычи и/или расстоянию блока от фабрики.
Единицы руды
Выберите единицы, к которым будут относиться Затраты на добычу руды.
На эксплуатационные запасы, то есть с учетом потерь и разубоживания
Выберите этот параметр, чтобы указать, что стоимость добычи руды будет применяться к массе руды (или объему) после учета разубоживания и потерь, а не к массе (или объему) руды в месте залегания.
Пустая порода
Задайте затраты на массу или объем, относящиеся к добыче блока как породы. Это стоимость взрыва пустой породы, добычи и транспортировки. Стоимость применяется к извлеченному материалу. (К породе разубоживание не применяется.)
Вы можете использовать выражения, чтобы менять затраты по глубине добычи и/или расстоянию блока от отвала пустой породы.
Области проекта выемочной единицы
Укажите следующие параметры для каждой области в блочной модели, для которой требуется другой проект выемочной единицы:
Мин Вост Коорд
(Только Min/Max координаты.) Задайте восточные координаты для нижнего края области.
Мин Север Коорд
(Только Min/Max координаты.) Задайте северные координаты для нижнего края области.
Мин Z
(Только Min/Max координаты.) Задайте координаты высоты (Z) для нижнего края области.
Макс Вост Коорд
(Только Min/Max координаты.) Задайте восточные координаты для верхнего края области.
Макс Сев Коорд
(Только Min/Max координаты.) Задайте северные координаты для верхнего края области.
Макс Z
(Только Min/Max координаты.) Задайте координаты высоты (Z) для верхнего края области.
Имя каркаса
(Только типы каркасов.) Выберите каркас указанного типа, который определяет область.
Проект выемочной единицы
Выберите набор форм, в котором указаны требования для проекта выемочной единицы, применимые к области и Метод построения выемочных единиц.
Щелкните левой кнопкой мыши по значку, чтобы выбрать существующий набор форм.
Щелкните правой кнопкой мыши по значку и выберите опцию Новый (или Создать), чтобы создать новый набор форм. При появлении запроса, введите имя, которое будет назначено новому набору форм, и нажмите на ОК.
Щелкните правой кнопкой мыши по значку и выберите опцию Редактировать (или Править), либо нажмите на F4, чтобы отредактировать указанный набор форм.
На экране появится диалоговое окно Проектирование и создание выемочной единицы, которое соответствует настройкам, заданным в Проектирование | ПГР > Метод построения выемочных единиц.
