(Вариант 1) Целые блоки в подходящем местоположении

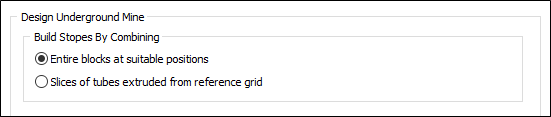

Эти опции доступны, если во вкладке Проектирование | ПГР, в форме Параметры выемочных единиц, активирована функция Метод построения выемочных единиц -> Целые блоки в подходящем местоположении.

В этом диалоговом окне ведется работа с параметрами размера и формы выемочных единиц, которые должны быть сформированы из объединений целых блоков, наряду со всеми ограничениями на то, где области оптимизации могут быть размещены выемочные единицы.

Проектирование

Выберите вкладку Проектирование, чтобы указать требования к размеру, форме, порядку и расположению целиков выемочных единиц.

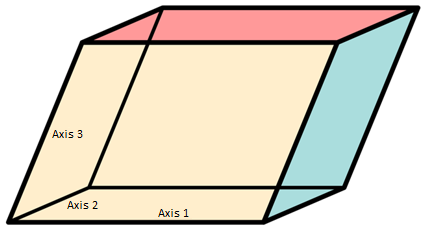

Номинальная форма выемочной единицы - это параллелепипед, определяемый 3 векторами, которые соответствуют осям выемочной единицы, как показано ниже:

Оси выемочной единицы

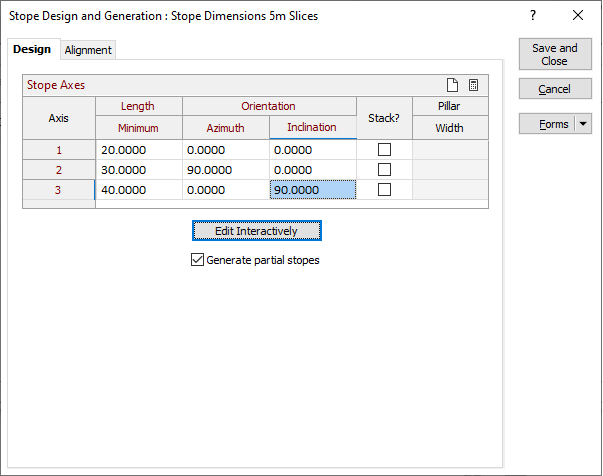

Укажите следующие настройки для каждой оси выемочной единицы.

Оси выемочной единицы не должны лежать в одной плоскости, однако требований к тому, чтобы они были перпендикулярны друг другу - нет.

Необходимо смоделировать требуемый размер, форму и разнесение выемочных единиц с помощь комбинирования соседних блоков из блочной модели.

Строки не могут быть добавлены или удалены из таблицы.

Минимальная длина

Укажите минимальную длину оси.

Ориентация

Азимут

Укажите азимут (0 <= x <360, положительный по часовой стрелке от севера) проекции оси выемочной единицы по горизонтальной плоскости.

Наклон

Укажите угол (-90 <= x <= 90, положительный вверх от горизонтали) между осью выемочной единицы и горизонтальной плоскостью.

Друг за другом

Укажите, должны ли соседние выемочные единицы быть согранными там, где это возможно в направлении оси.

Ширина целика

Укажите минимальное расстояние разнесения (> = 0) между соседними выемочными единицами.

Править интерактивно

Нажмите на опцию Править интерактивно, чтобы настроить параметры проекта выемочных единиц в интерактивном режиме в Визексе. Форма Проектирование и создание выемочной единицы свернется и на экране отобразится блочная модель с учетом расположения выемочной единицы в левом нижнем углу. Смотрите: Править интерактивно

Создать неполные выемочные единицы

Выберите, могут ли неполные выемочные единицы создаваться как дополнения к существующим полным выемочным единицам. .

Этот параметр будет определять, разрешено ли выемочным единица перекрывать друг друга.

Определение 3D прямоугольных призм с поворотом

Если фигура выемочной единицы представляет собой трехмерную (3D) прямоугольную призму, в которой оси перпендикулярны друг другу, соответствующие длины и ориентации осей можно рассчитать и вставить в таблицу, нажав кнопку Автовычисление в верхнем правом углу таблицы.

Смотрите: Автовычисление оси выемочной единицы

Очистка параметров выемочной единицы

Нажмите на кнопку Очистить в верхнем правой углу таблицы, чтобы очистить параметры выемочной единицы.

Выравнивание

Нажмите на вкладку Выравнивание, чтобы указать поверхности или осевые линии, по которым должны быть выровнено начало осей выемочной единицы. Смотрите: Выравнивание
