Выравнивание
В пределах заданной области проектирования выемочной единицы, можно сгенерировать выемочные единицы:
- в любом местоположении («без ограничений»);
- на любой ЦМП;
- на ЦМП поверхности тренда, которая проходит через опорную точку;
- на плоскости, проходящей через опорную;
- на ЦМП или плоскости, повторяемой через регулярные вертикальные интервалы от точки отсчета, либо
- на стрингах осевой линии.
В каждом случае положением выемочной единицы считается место, в котором находится точка начала ее осей. Вы можете изменить расположение выемочных единиц относительно опорной поверхности или стринга, установив направления векторов осей. Например, если один из векторов оси направлен вниз, будет казаться, что выемочные единицы с опорной поверхности.

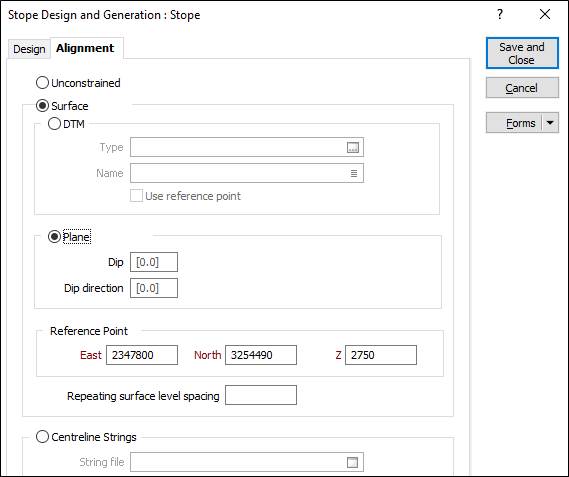

Без ограничений
Выберите, если выемочные единицы могут быть сгенерированы в любом возможном месте в пределах проектной области.
Поверхность
Выберите, если начало каждой сгенерированной выемочной единиц должно лежать на поверхности, такой как цифровая модель местности или плоскости.
ЦМП
(Только Поверхность.) Выберите, если начало каждой сгенерированной выемочной единицы должно лежать на поверхности, определенной цифровой моделью поверхности (ЦМП).
Тип
(Только Поверхность.) Выберите тип ЦМП, на которой должно лежать начало созданных выемочных единиц.
Имя
(Только Поверхность.) Выберите имя ЦМП указанного типа, на которой должно лежать начало созданных выемочных единиц.
Использовать точку отсчёта
(Только Поверхность.) Выберите эту опцию, чтобы использовать ЦМП в качестве поверхности тренда, проходящей через точку отсчёта.
Плоскость
Выберите, если начало каждой сгенерированной выемочной единицы должно лежать на плоскости, определяемой падением и направлением падения, которая проходит через Точку отсчета.
Обычно параметры падения и направления падения используются для указания направления вектора. При этом, выровняв вектор y (координаты вектора единицы (0, 1, 0) или 00 → 000) из горизонтальной плоскости, которая не была повернута, в направлении максимального падения плоскости и соблюдая падение и направление падения этого выравнивания, вы также можете определить плоскость, используя эти параметры - вы можете использовать это условие в других функциях приложения.
Падение
(Только Плоскость.) Укажите угол (0 <= x <= 90), на который падает плоскость относительно горизонтальной плоскости.
Направление падения
(Только Плоскость.) Укажите значения азимута (0 <= x <360), на которое наклоняется плоскость.
Пример: если плоскость падает на 45 ° в восточном направлении, ее можно определить как 45 → 090 – повернутый вектор y равен 45 → 090, повернутый вектор x равен 00 → 180 (который остается в горизонтальной плоскости), а повернутый вектор z (который также является нормалью к плоскости) равен -45 → 090. Чтобы указать эту плоскость, укажите Падение = 45 и Направление падения = 90.
Точка отсчета
(Только Поверхность.) Укажите точку отсчета, через которую должна проходить поверхность, на которой должно располагаться начало созданных выемочных единиц.
Восток
(Только ЦМП | Точка отсчета или Плоскость.) Укажите восточные координаты опорной точки, через которую должна пройти поверхность.
Север
(Только ЦМП | Точка отсчета или Плоскость.) Укажите северные координаты опорной точки, через которую должна пройти поверхность.
Z
(Только ЦМП | Точка отсчета или Плоскость.) Укажите высотные (Z) координаты опорной точки, через которую должна пройти поверхность.
Повторяющийся шаг уровня поверхности
(Только Поверхность.) Укажите вертикальное расстояние между повторениями поверхности в соответствии с:
|
Повторяющийся шаг уровня поверхности |
Эффект |
|---|---|
|
> 0 |
Поверхность повторяется в пределах области оптимизации с интервалами указанного шага уровня над опорной поверхностью. |
|
0 |
Поверхность не повторяется. Начало сгенерированных выемочных единиц ограниченно опорной поверхностью. |
|
< 0 |
Поверхность повторяется в пределах области оптимизации с интервалами указанного шага уровня под опорной поверхностью. |

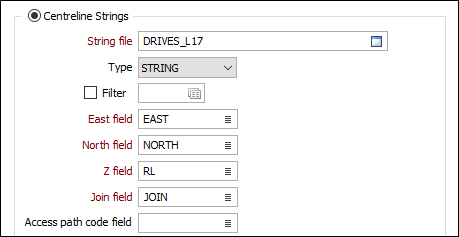

Стринги осевой линии
Используйте эту опцию, если источник каждой сгенерированной выемочной единиц должен лежать на стринге из указанного файла.
Файл стрингов
(Только Стринги осевой линии.) Укажите имя файла, содержащего стринги, на которых должно лежать начало сгенерированных выемочных единиц.
Тип
(Только Стринги осевой линии.) Выберите тип файла (ДАННЫЕ / СЪЕМКА / СТРИНГ / РАЗРЕЗ / СВЯЗЬ ODBC / СВЯЗЬ MDB), содержащего стринги, на которых должно лежать начало сгенерированных выемочных единиц.
Фильтр
(Только Стринги осевой линии.) На ваше усмотрение. Используйте эту опцию, чтобы применить фильтр к Файлу стрингов и определить точки, которые будут включены в стринги. Задайте фильтр.
Поле Восточных координат
(Только Стринги осевой линии.) Выберите поле в Файле стрингов, из которого будут получены восточные координаты для точек в стрингах осевой линии.
Поле Северных координат
(Только Стринги осевой линии.) Выберите поле в Файле стрингов, из которого будут получены северные координаты для точек в стрингах осевой линии.
Поле Z
(Только Стринги осевой линии.) Выберите поле в Файле стрингов, из которого будут браться координаты высоты (Z) для точек стрингов осевой линии.
Поле соединения
(Только Стринги осевой линии.) Выберите поле в Файле стрингов, из которого будут браться значения соединения для точек в стрингах осевой линии.
Поле кода пути доступа
(Только Стринги осевой линии.) На ваше усмотрение. Выберите поле в Файле стрингов, из которого будут браться коды для подъездных дорог или подземных подъездных путей («пути доступа»), которые используются для того, чтобы достичь выемочной единицы.
Этот код сохраняется в атрибуте Код пути доступа для каждого каркаса выемочной единицы.
