Блочная модель

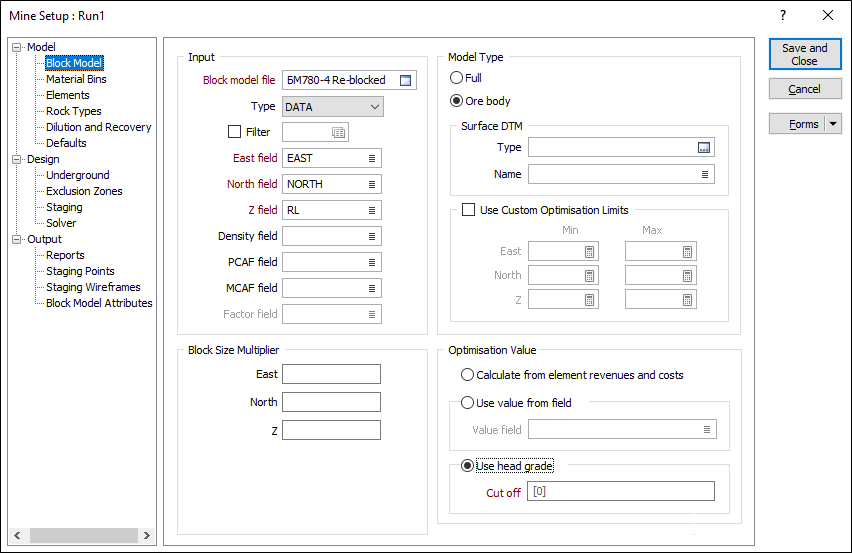

Во вкладке Горные работы, в группе Оптимизация ресурсов, используйте страницу Рудник > Определение > Модель > Блочная модель в форме Параметры (настройки) рудника:

Имя файла, содержащего блочную модель, для которой необходимо определить оптимальную конфигурацию выемочной единицы/карьера.
Поля, из которых будут браться координаты, плотность, факторы корректировки стоимости и факторы блоков.
Является ли блочная модель полной моделью, которая включает всю породу и руду интересующей вас области, или рудной моделью, которая обычно содержит только рудный компонент.
ЦМП и настраиваемые границы оптимизации для рудной модели (на ваше усмотрение).
Необязательные факторы, применяемые к размерам блоков в каждом направлении.
Как будут получаться значения оптимизации для блоков.

Когда вы определяете, с какой моделью вы будете работать в Оптимизаторе выемочных единиц/карьера - с полной моделью или с рудной, необходимо учитывать следующие факторы:

Аспект	Полная модель	Рудная модель
Отсутствующие блоки	Обрабатываются как воздух.	При необходимости автоматически заполняются свойствами блоков пустой породы в соответствии с настройками функции Рудник \| Модель \| Значения по умолчанию.
ЦМП	Не поддерживается. Должна ограничиваться воздухом.	Поддерживается. Блоки "над" обрабатываются как воздух.
Настраиваемые границы для оптимизации	Не поддерживаются - область оптимизации определяется границами блочной модели. Используйте зоны исключения.	Может быть определена диапазонами координат.
Зоны исключения	Последовательные включения/исключения каркасов или полигонов определяют область оптимизации.
Поля факторов	Поддерживаются.	Факторные модели рудных тел НЕ поддерживаются и не должны использоваться.
Повороты блочной модели	Поддерживается поворот азимута.	Поддерживаются повороты Азимута, Падения и Погружения.
Свойства блоков пустой породы	Можно указать для каждого блока.	Значения для всех блоков указываются в функции Рудник \| Модель \| Значения по умолчанию
Переменные значения в качестве выражений	КООРД_X, КООРД_Y, КООРД_Z и <ИМЯ ПОЛЯ> доступны только для блоков, имеющихся в блочной модели. Смотрите: Функции как параметры
Анализ	Полностью поддерживается.	Не поддерживается напрямую, при этом поддерживается Оптимизация базы данных.

Подсказка: чтобы свести к минимуму вероятность возникновения арифметических аномалий, вызванных изменением классификаций материала между вложенными конфигурациями выемочных единиц, рекомендуется по возможности использовать Полные модели с указанным Полем плотности (или Полем фактора тоннажа). Если Поле плотности (или Поле фактора тоннажа) не указано, либо смоделированные значения недоступны (как например в случае работы с Рудной моделью), для Плотности руды и Плотности породы применяются настройки по умолчанию, указанные в функции Рудник | Модель | Значения по умолчанию. Если эти значения существенно разнятся, изменение классификации блока с породы в одной вложенной конфигурации выемочной единицы на руду в следующей вложенной конфигурации выемочной единицы может привести к значительному изменению массы и содержания элементов, сообщаемых для этого блока.

Ввод

Файл блочной модели

Выберите файл, содержащий блочную модель, для которой должен быть создан оптимальный проект.

Поддерживаются субблочные модели. В целях оптимизации, по мере необходимости, они будут автоматически регуляризированы. Результаты могут выводиться в отчет как для регуляризированных блоков, так и для субблоков.

Тип

Выберите формат (ДАННЫЕ / СЪЕМКА / СТРИНГ / СВЯЗЬ ODBC / СВЯЗЬ MDB), в котором представлены данные для блочной модели.

Фильтр

(Необязательно) Укажите фильтр, который будет применяться к данным в блочной модели.

Бортовые содержания: в целом, этот параметр не следует использовать для бортовых содержаний (поскольку он полностью удаляет соответствующие блоки из блочной модели). Бортовые содержания необходимо применять с указанием соответствующего выражения, основанного на источнике значения оптимизации:

Значение оптимизации	Укажите выражение для Рудник > Определение > Модель ...
Значение оптимизации	Укажите выражение для Рудник > Определение > Модель ...
Рассчитать из доходов и расходов	Элементы > Поле блочной модели
Использовать значение из поля	Блочная модель > Значение оптимизации > Поле значения
Использовать исходное содержание	Блочная модель > Значение оптимизации > Исходное содержание

Поле Восточных координат

Выберите поле в файле блочной модели, из которого будет браться восточная координата для каждого блока.

Для этих настроек выражения не поддерживаются.

Поле Северных координат

Выберите поле в файле блочной модели, из которого будет браться северная координата для каждого блока.

Для этих настроек выражения не поддерживаются.

Поле Z

Выберите поле в файле блочной модели, из которого будет браться координата Z (высота) для каждого блока.

Для этих настроек выражения не поддерживаются.

Поле плотности

(На ваше усмотрение, рекомендуется работать в МЕТРИЧЕСКОЙ системе мер и весов) Выберите поле в файле блочной модели, из которого будет получена плотность для каждого блока.

Для измерений блока, указанных в метрах (м), плотность выражается в тоннах на кубический метр (т/м3). Здесь можно использовать значения удельной плотности.

Если измерения блока указываются в других единицах (не в метрах), для значений плотности применяется соответствующий фактор - это обеспечит верный расчет тоннажа. Поскольку Оптимизатор выемочных единиц/карьера "не знает" единиц, в которых указываются измерения блоков, он не может автоматически применить фактор преобразования.

Поле фактора тоннажа

(На ваше усмотрение, рекомендуется работать в БРИТАНСКОЙ системе мер и весов.) Выберите поле в файле блочной модели, из которого будет получен коэффициент тоннажа для каждого блока.

Факторы тоннажа необходимо определять в единицах, соответствующих тем единицам, которые используются для указания измерений блоков в модели. Оптимизатор выемочных единиц не производит дополнительных преобразований единиц измерения.

1 фут = 0,3048 метра, 1 фунт = 0,45359237 килограмма, 1 коротка тонна = 2000 фунтов; Факторы тоннажа, выраженные в кубических футах на короткую тонну (фт3/короткая тонна) можно преобразовать в кубические метры на тонну (м3/т) умножением на 0,03121398, либо в кубические футы на тонну (фт3/т) умножением на 1,10231131.

Поле ПКЗО

(На ваше усмотрение) Выберите поле в блочной модели, из которого будет браться Поправочный коэффициент затрат на обогащение для каждого блока.

Поправочный коэффициент затрат на обогащение (ПКЗО) применяется только к тем затратам, которые будут понесены, если руда пройдет переработку на фабрике. Фактор необходимо указать относительно "стандартного блока", для которого предполагается, что ПКЗО = 1.

Если это поле оставлено пустым, либо значения в указанном поле отсутствуют, будет использоваться значение ПКЗО по умолчанию, заданное во вкладке Модель > Значения по умолчанию.

Поле ПКЗД

(Необязательно) Выберите поле в блочной модели, из которого будет браться Поправочный коэффициент затрат на добычу для каждого блока.

Поправочный коэффициент затрат на добычу (ПКЗД) применяется к затратам, которые будут понесены, если будет добыт блок - на те затраты, которые прекращаются, когда прекращается добыча, это не влияет. Фактор необходимо указать относительно "стандартного блока", для которого предполагается, что ПКЗД = 1.

Если это поле оставлено пустым, либо значения в указанном поле отсутствуют, будет использоваться значение ПКЗД по умолчанию, заданное во вкладке Модель > Значения по умолчанию.

К каждому блоку, согласно требованиям, будет применяться ПКЗД в соответствии с классификацией блока - руда или пустая порода.

Поле фактора

(На свое усмотрение) Выберите поле в файле блочной модели, из которого будет браться фактор блока для каждого блока.

Это поле отключено, если вы работаете опцией Тип модели > Рудная модель. Рудные модели с факторами блоков не поддерживаются и не должны использоваться.

Подсказка: факторы блоков можно удалить из блочных моделей, используя Моделирование > Инструменты для работы с блочной моделью > Регуляризовать.

Тип модели

Выберите тип (полная / рудная) блочной модели.

Полная модель

Используйте эту опцию, если вы работаете с полной блочной моделью, которая включает всю породу и руду интересующей области.

Рудная модель

Используйте эту опцию, если вы работаете с рудной моделью, которая обычно содержит только рудный компонент интересующей области.

ЦМП	(Только рудная модель.) Укажите ЦМП, которая будет использоваться для моделирования поверхности интересующей области. Ее можно использовать для представления топографии или границ добычи.
Тип	Выберите тип ЦМП, которая будет использоваться для моделирования поверхности.
Имя	Выберите имя ЦМП указанного типа, которая будет использоваться для моделирования поверхности.
Использовать настраиваемые границы для оптимизации	(Только рудная модель, на ваш выбор.) Выберите, чтобы определить область оптимизации по диапазонам координат.
Мин. восточные координаты, Мин. северные координаты, Мин. Z	Укажите восточные, северные и Z координаты для нижнего края области оптимизации.
Макс. восточные координаты, Макс. северные координаты, Макс. Z	Укажите восточные, северные и Z координаты для верхнего края области оптимизации.

Коэффициент размера блоков

При получении оптимальных конфигураций выемочных единиц для обширных моделей, особенно при предварительном тестировании параметров, вам может быть удобно комбинировать полноразмерные (т.е. не субблокированные) блоки в одном или нескольких направлениях с использованием коэффициентов размера блока. Оптимизация будет завершена в более короткие сроки, а результаты будут по-прежнему сообщаться в разрешении представленной блочной модели, однако это может повлиять на детализацию и селективность решения.

При указании множителей размера блока убедитесь, что требуемые размеры и формы выемочных единиц/карьеров могут быть адекватно смоделированы с использованием комбинаций смежных блоков целевого размера.

Восток

(Необязательно.) Укажите (целое) число полноразмерных блоков для объединения в восточном направлении.

Север

(Необязательно.) Укажите (целое) число полноразмерных блоков для объединения в северном направлении.

Z

(Необязательно.) Укажите (целое) число полноразмерных блоков для объединения в направлении Z (высотная отметка).

Значение оптимизации

Значение оптимизации для блока - это значение, присвоенное ему для целей оптимизации. Если значение оптимизации положительное, включение блока в решение увеличивает значение этого решения; и наоборот, если значение оптимизации является отрицательным, включение блок уменьшает значение решения.

К сожалению, часто необходимо включать блоки с отрицательными значениями, чтобы обеспечить выполнение требований проекта. Роль оптимизатора заключается в максимизации количества блоков с положительными значениями в решении, в то же время сводя к минимуму количество блоков с отрицательными значениями, которые должны быть включены для соответствия требованиям проекта.

Выберите метод, который будет использоваться для присвоения значений оптимизации блокам:

Рассчитать из доходов по элементу и затрат

Выберите эту опцию, чтобы вычислить значение оптимизации для каждого блока из параметров, предоставленных для интегрированной модели грузопотока.

Для более точной настройки вы можете использовать опцию Рудник > Определение > Модель > Элемент > Представление содержания = ЗНАЧЕНИЕ БЛОКА, чтобы указать, что значение, присвоенное элементу, является доходом, который будет получен из блока по этому элементу. Как и в случае с другими опциями Представления содержания, применимые затраты будут рассчитаны для блока и вычтены из значения элемента, чтобы прийти к чистому доходу, полученному из элемента для блока, который включен в значение оптимизации для этого блока.

Значения оптимизации для всех блоков (и субблоков, где это применимо) рассчитываются исходя из того, что можно выборочно добывать и перерабатывать блоки. Если в процессе добычи (суб)блоки с высоким содержанием смешиваются с окружающими блоками с низким содержанием, используйте опцию Регуляризовать в вкладке Блочная модель, в группе Переблокировка модели,, чтобы регуляризовать модель до того, как вы приступите к работе с Оптимизатором выемочных единиц / Оптимизатором карьера. Таким образом:

если бины материала определены, материал будет назначен этим бинам на основе значений атрибутов после смешивания, и
ожидаемая масса назначенного (приписанного) смешанного материала отправляется на переработку.

Использовать значение из поля

Используйте эту опцию, чтобы присвоить значение оптимизации блокам из поля в блочной модели.

Выбор этого параметра отключит следующие вкладки, которые поддерживают интегрированную модель потока горной массы:

Рудник > Модель > Бины материала
Рудник > Модель > Элементы
Рудник > Модель > Типы породы
Рудник > Модель > Разубоживание и Извлечение
Рудник > Параметры > ПГР > Затраты на ПГР
Переработка
Потребители

Поле значения

Выберите Поле значения в файле блочной модели, из которого будет браться значение оптимизации для каждого блока.

В целях оптимизации субблокированные модели автоматически регуляризируются по мере необходимости. Если значения оптимизации получены из поля в блочной модели, значения оптимизации для регуляризованных блоков рассчитываются путем суммирования значений оптимизации из составляющих субблоков. При этом, не имеет смысла суммировать некоторые типы значений (например, оценки). Чтобы решить эту проблему, используйте выражение для преобразования значений в количество, которое можно суммировать для получения значимого результата, сопоставимого со значениями, присвоенными другим блокам регуляризованного размера.

Например, для каждого блока (и субблока) содержание элемента можно умножить на массу материала, чтобы получить массу элемента, которую затем можно добавить к массе элемента в других составляющих субблоках, чтобы получить общую массу элемента в регуляризованном блоке. Целесообразно сравнивать (и суммировать при оптимизации) общую массу элемента в регуляризованных блоках.

Подсказка: объем блока можно рассчитать с помощью следующего выражения:

[_ВОСТОК] * [_СЕВЕР] * [_ВЫСОТНАЯ ТОЧКА]

Пример: если в поле «Au» указывается содержание золота в граммах на тонну (г / т), а в поле «Плотность» указывается плотность материала в блоке в тоннах на кубический метр (т/м3), следующее выражение применило бы бортовое содержание 0,5 г/т и вернуло массу (г) золота в (суб)блоке:

if [Au] < 0.5 then 0 else [_ВОСТОК] * [_СЕВЕР] * [_ВЫСОТНАЯ ТОЧКА] * [Плотность] * [Au] endif

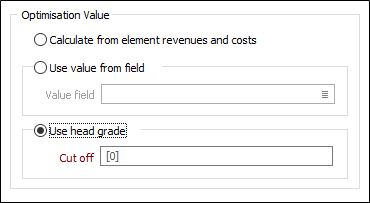

Использовать исходное содержание

Выберите эту опцию для выбора выемочных единиц на основе исходного содержания первого элемента, определенного в функции Модель | Элементы, где элемент считается "главным элементом".

Рудник > Модель > Разубоживание и Извлечение
Рудник > Параметры > ПГР > Затраты на ПГР
Переработка
Потребители

Для этапов будет выполнена параметризация по диапазону и приращению исходных содержаний, а метка для опции Проектирование | ФКД > Создать проекты, задаваемые приращениями > Создание стадии > Фактор корректировки дохода изменится на "Борт основного элемента".

(Исходное содержание)

Введите самое низкое исходное содержание, которое будет приниматься в выемочной единице.

Для метода оптимизации Проектирование | ПГР > Метод построения выемочных единиц > Метод срезов будут отображаться дополнительные опции для переработки исходных содержаний в функции Проектирование | ПГР > Области проекта выемочной единицы > Параметры выемочных единиц. Смотрите: Опции оптимизации по бортовому содержанию
