Восстановление

Во вкладке Каркас, в группе Очистить, нажмите на Восстановить, чтобы очистить и восстановить вводный каркас. Расширенная очистка и параметры восстановления можно настроить и сохранить как форму.

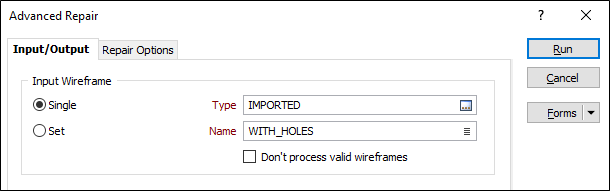

Исходный каркас

Выберите, что нужно ли восстанавливать - один каркас или набор каркасов.

Если вы выбрали Один, дважды щелкните мышкой (или нажмите на значок Выбрать), чтобы выбрать тип, а затем имя каркаса, который будет использоваться в качестве вводных данных для процесса. Типы каркасов заданы в файлах триангуляции с расширением (*.tridb) и могут находиться как в текущем проекте, так и в любой другой папке.

Если вы выбрали Набор, дважды щелкните мышкой (или нажмите на значок Выбрать), чтобы выбрать имя набора каркасов.

Установите флажок Не обрабатывать верные каркасы, если вы не хотите, чтобы процесс восстановления применялся к допустимым каркасам.

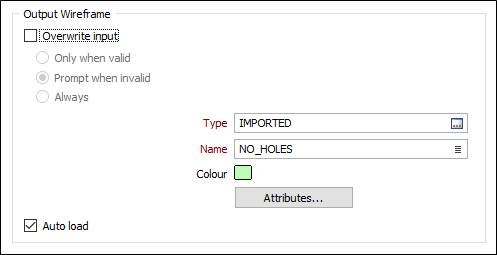

Каркас на выходе

Если в параметрах ввода вы установите флажок Перезаписать, каркас вывода будет записан во вводный каркас. Вы можете выбрать, что следует делать - запрашивать результаты проверки или отменить недопустимые результаты (без появляющегося окна с вопросом).

Если вы решили не перезаписывать исходный каркас, вам нужно будет указать Тип и Имя каркаса на выводе.

Выберите Цвет по умолчанию для каркаса на выводе.

Атрибуты

Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.

Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.

Опции восстановления

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

В завершение, нажмите на кнопку Запустить и начните процесс Очистки.

Частью алгоритма расширенной очистки является процесс внутренней проверки. Сообщение о проверке будет выведено на ваш экран в случае, если каркас является корректным и никаких значительных изменений в его объеме/поверхности найдено не было. Если произвести очистку каркаса невозможно, на экран будет выведено сообщение об ошибке.

Более простая операция очистки и восстановления доступна с помощью функции Очистить (форма).
