Очистить (форма)

Во вкладке Каркас, в группе Очистить используйте функцию Очистить (форма), чтобы очистить и восстановить Исходный каркас (удалив ненужные точки и треугольники). Привязка точек производится автоматически и является частью процесса.

Очисткой каркаса вы улучшите работу и точность всех функций, которые используют его в своих вычислениях в качестве исходного каркаса.

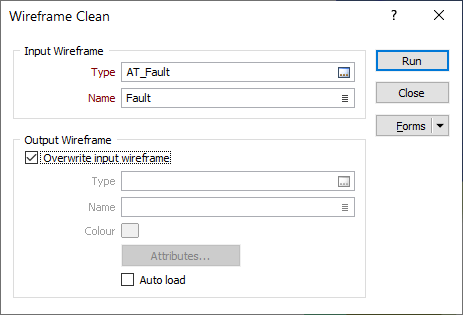

В диалоговом окне Очистка каркасов вы можете Перезаписать вводный каркас или сохранить очищенный каркас как Конечный каркас.

Вы также можете очистить один или несколько каркасов, выбранных в Визексе. Во вкладке Каркас, в группе Очистить нажмите на Очистить (интерактивно).

Если вам нужна дополнительная информация об опциях очистки и восстановления, перейдите к теме: Восстановление

Вывод

Выберете опцию Перезаписать вводный каркас, если вы хотите, чтобы результат процесса отразился на Вводном каркасе. Если эта опция выбрана, будут отключены следующие командные строки Вывода:

Тип и Имя

Укажите тип и имя выходного каркаса.

Цвет

Выберите Цвет по умолчанию для каркаса на выводе.

Атрибуты

Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.

Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
