Создать выемочные блоки

Во вкладке Каркас, в группе Операции, нажмите на Создать выемочные блоки, чтобы создать выемочные блоки, походящие для календарного плана горных работ. При планировании горных работ на руднике (Mine Planner) необходимо, чтобы блоки имели индексы по предварительно заданным строкам, колонкам и уступам 3D сетки.

Эта функция также доступна:

  • Во вкладке Горные работы, в группе Подготовка задач.

  • Если каркасы импортируются через вкладку Источники задач в форме Параметры плана.

Вводные данные обычно представляют собой солид карьера. Параметры в диалоговом окне определяют размер сетки, ориентацию и горизонты уступов. После запуска функция создаст индексированные солиды выемочных блоков (каркасы). Для обзора перейдите в Обзор.

Вы можете присвоить бины содержаний материала каждому блоку, поскольку функция Отчет по содержаниям и тоннажу позволяет записывать несколько категорий содержаний в каркас. Функция, выполняющая данное действие, называется набором материала.

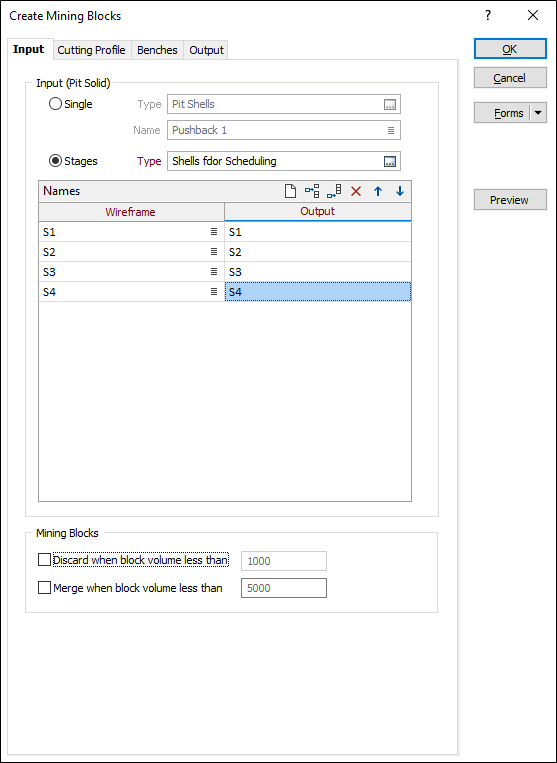

Ввод (солид карьера)

Для обработки одного каркаса:

  • Выберите опцию Один. Выберите тип каркаса, а затем укажите имя этого каркаса.

Для обработки нескольких (множественных) каркасов:

  • Выберите опцию Этапы.

Производится проверка вводных каркасов.

Этапы

Выберите тип каркаса. Вы можете использовать таблицу, чтобы выбрать несколько каркасов этого типа.

Каркас

Дважды щелкните мышкой или воспользуйтесь кнопкой Список, чтобы выбрать каркасы, которые вы намерены использовать на вводе.

Вывод

В колонке Вывод укажите имена, которые будут присвоены каркасам, созданным из каждого вводного каркаса. Чтобы Управлять строками в списке, используйте кнопки в панели инструментов таблицы.

Выемочные блоки

Укажите, как будут обрабатываться небольшие выемочные блоки. Вам предлагаются две следующие опции:

Не учитывать, если объем блока меньше чем

Выберите эту опцию, чтобы не учитывать блоки, если их объем меньше указанного значения.

Объединять, если объем блока меньше чем

Используйте данную опцию, чтобы объединить соседние блоки, которые имеют меньший объем, чем указано.

Предварительный просмотр

Нажмите на кнопку Предпросмотр для предварительного просмотра стрингов секущего профиля в Визексе. Если вас устраивает полученный результат, нажмите на кнопку ОК. В ином случае, внесите необходимые изменения.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

ОК

Нажмите на кнопку ОК, чтобы создать выемочные блоки на основании параметров, которые вы определили в каждой вкладке.
