Вывод
Во вкладке Вывод, в форме Создать выемочные блоки, определяются названия выемочных блоков и место записи каркасов. Здесь также заполняются атрибуты выемочных блоков и создаются наборы каркасов, это упрощает просмотр выемочных блоков в Визексе.
Выемочные блоки
В группе Выемочные блоки:
- Задайте тип каркаса, который будет содержать каркасы вывода (щелчок правой кнопкой мыши, чтобы создать новый тип).
- Задайте префикс и разделитель, используемый для создания имен каждого выемочного блока каркаса.
Имя создается за счет соединения следующих компонентов и заданного разделителя: префикс (этап), имя уступа, строка и колонка.
В группе Атрибуты заполните атрибуты выемочных блоков каркасов с помощью любых следующих значений: индекс блока, уступ (Z), уступ (имя), строка и колонка. Если на Вводе используются Этапы, тогда применяются дополнительные атрибуты Этап и Этап+Имя уступа.

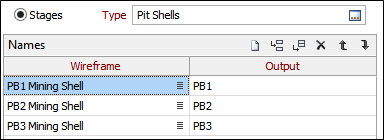

Название используемого Этапа определяется в колонке Вывод (во вкладке Ввод).
Если выемочные блоки будут использоваться в Планировщике горных работ, необходимо, чтобы атрибут Индекса блока был перемещен в каркас вывода. Индекс блока - это уникальное значение, использующееся в Планировщике горных работ для создания горизонтальных и вертикальных зависимостей. Для выполнения последующих действий необходимо, чтобы Имя уступа было записано в каркасы на выходе. В календарном плане эти данные будут применяться для группировки задач.
Примечание: если вы работаете с этапами, необходимо, чтобы имя Этап + Уступ было записано в каркасы выемочных блоков. В календарном плане эти данные будут применяться для группировки задач.
Тип
Выберите тип (*.tridb) для каркасов выемочных блоков.
Префикс имени
На свое усмотрение укажите префикс, который будет добавляться к имени каждого каркаса на выводе.
Разделитель
На свое усмотрение укажите разделитель, который будет использоваться для разделения каждого компонента имени каркаса.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
Наборы каркасов
На свое усмотрение выберите наборы каркасов, которые вы намерены создать в добавление к каркасам выемочных блоков:
| Все | Будет создан один набор каркасов, который полностью охватит все выемочные блоки. |
| По уступу | Будет создан набор каркасов для каждого уступа. Укажите префикс, чтобы обозначить, что это набор каркасов ПО УСТУПУ. |
| По этапу | Будет создан набор каркасов по каждому этапу разработки. Укажите префикс, чтобы обозначить, что это набор каркасов ПО ЭТАПУ. |
Атрибуты
Вы можете записать атрибуты, представляющие собой результат процесса создания выемочных блоков (Индекс блока, Имя уступа, Z уступа, Строка, Столбец, Этап) в каркасы на выводе.
Атрибуты выемочных блоков
Используйте стрелку в выпадающем мню в поле Ввод, чтобы выбрать атрибут ввода.
Задайте атрибут из соответствующего поля Вывода.
Если для выбранного Ввода атрибуты не существуют, они будут созданы.
Атрибуты каркаса
В каркасы на выводе также можно записать атрибуты, заданные пользователем для каркаса карьера. Если атрибуты для выбранного типа каркаса не существуют, они создаются.
Чтобы Управлять строками в списке, используйте кнопки в панели инструментов таблицы.
