Настройки приборной панели
Чтобы изменить настройки, определяющие, как ориентация выбранной плоскости будет отображаться на экране, выберите Настройки приборной панели.
Просмотр
Чтобы включить или выключить отображение выбранной приборной панели в диалоговом окне, уберите галочку в опции Показать:

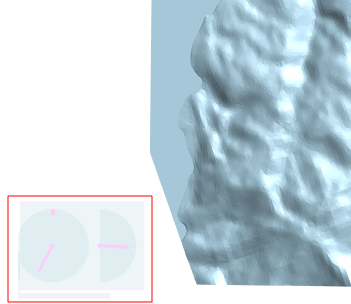

Компас и инклинометр
Выберите этот параметр, чтобы отображать компас (азимут) и инклинометр (наклон) с использованием указанного цветового стиля и прозрачности и в заданном месте на экране (см. ниже).

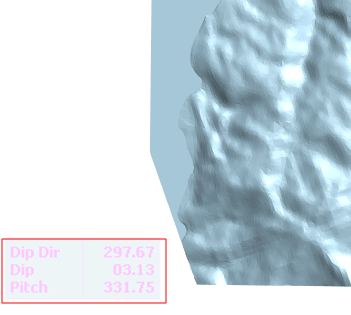

Показывать углы плоскости
Выберите этот параметр, чтобы отобразить НАПРАВЛЕНИЕ ПАДЕНИЯ, ПАДЕНИЕ и СКЛОНЕНИЕ плоскости, используя заданный стиль цвета и прозрачность, в заданном месте на экране (см. ниже).

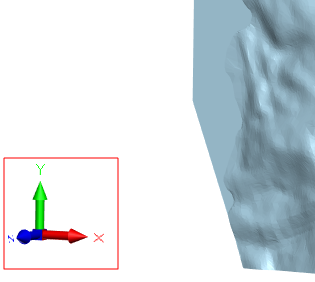

Оси ориентации
Выберите этот параметр, чтобы отобразить ось ориентации, используя указанный стиль цвета и прозрачность, в заданном месте на экране (см. ниже).
Опции осей ориентации предоставляют вам возможность визуального обозначения текущего положения камеры в пространстве. Это помогает вам "не потеряться" по мере действий, производимых при отображении данных.
Показывать метки
Используйте это поле с флажком, чтобы показывать метки для каждой оси ориентации (X, Y, Z). Направление текста метки будет перпендикулярным оси направления.
Обратите внимание на то, что метка не отображается, если ось прикрепляется к границам, практически полностью находящимся по направлению к камере или от нее (Ортогональный вид). Вы можете вывести третью ось из двух имеющихся.
Свойства текста
Дважды щелкните по полю Предварительного просмотра Свойства текста, чтобы выбрать шрифт и задать свойства текста для меток.
Обратите внимание на то, что фиксированный размер шрифта 8 соответствует диаметру конуса оси. Если размеры окна (и оси) меняются, в соответствии с этими изменениями происходит и масштабирование шрифта.
Расположение
Выберите, где расположить приборную панель (относительно нижней, верхней или центральной части окна Визекс).
Цветовой стиль
Выберите Светлый или Стандартный цветовой стиль для панели. На темном фоне вы можете использовать более светлые оттенки стандартных цветов.
Стандартный или Светлый цвет оси можно выбрать, когда вы изменяете стиль на вкладке Визекс, в группе Просмотр. Смотрите: Настройки стиля
Масштаб
Настройте соответствующий Масштаб (по умолчанию он установлен на "1", что приблизительно составляет 1/20 высоты окна Визекс).
Прозрачность
Используйте бегунок опции Прозрачность, чтобы отрегулировать прозрачность приборной панели.
