Настройки масштабной линейки
Если вы просматриваете данные в режиме перспективы, масштабная линейка теперь не выводится в просмотр, а кнопка переключения режима масштабной линейки отображаются серым цветом.
Чтобы включить или отключить отображение масштабной линейки, используйте опцию Вид | Сетка | Масштабная линейка.

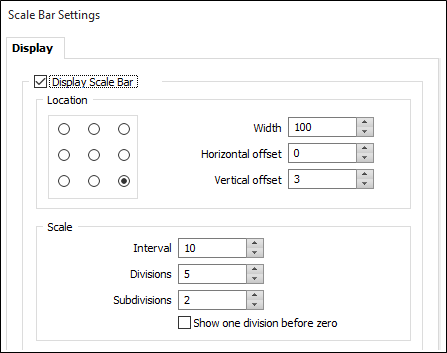

Расположение
Используйте сетку, чтобы выбрать расположение масштабной линейки в окне просмотра (вверху слева, в центре, внизу справа и т.д.).
Ширина
Укажите ширину линейки в миллиметрах.
Горизонтальное и Вертикальное смещение
Вы можете отрегулировать положение линейки, указав Горизонтальное и Вертикальное смещение в миллиметрах.
Масштаб
По интервалам
Задайте количество интервалов на масштабной линейке.
Главные и Второстепенные деления
Укажите количество делений на каждом интервале. Если вы выбрали один из меняющихся стилей масштабной линейки, результаты ваших настроек будут видны при нажатии на кнопку Применить в диалоговом окне.
Показывать одно деление до нуля
Выберите данную опцию, если вы хотите отобразить одно деление до нуля. Эта опция часто используется в сочетании с частотой меток, настроенных на ПЕРВОЕ ВТОРОСТЕПЕННОЕ ДЕЛЕНИЕ для того, чтобы отображать отмеченные второстепенные деления в делениях до ноля.

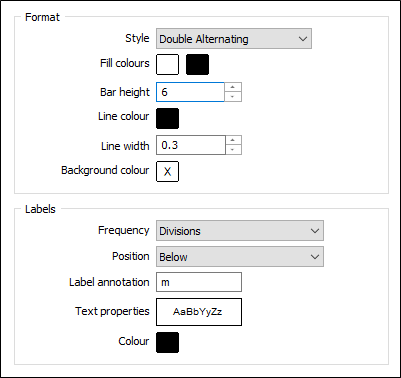

Формат
Настройте формат масштабной линейки и ее меток.
Стиль
Выберите стиль отображения масштабной линейки.
|
Линия |
|
|
Шахматный |
|
|
Двойной шахматный |
|
Цвета заливки
Двойным нажатием выберите цвета заливки масштабной линейки. Если стиль масштабной линейки ЛИНИЯ, будет отображаться всего один цвет заливки.
Высота линейки
Задайте высоту масштабной линейки. Для отображения рисок перейдите к группе настроек Метки.
Цвет линии
Если вы хотите отобразить рамку вдоль масштабной линейки, двойным нажатием выберите её цвет.
Толщина линии
Задайте толщину линии рамки вокруг масштабной линейки.
Цвет фона
Дважды щелкните по полю Цвет, чтобы выбрать цвет фона для масштабной линейки.
Метка
Чтобы добавить метки в масштабную линейку, укажите следующие параметры:
Частота
Выберите частоту, с которой будут пронумерованы интервалы и деления. После того как вы зададите эти параметры, вы можете просмотреть результат в окне Предварительный просмотр.
| Нет | Цифры отображаться не будут. |
| Один | Начало и конец масштабной линейки будут отмечены цифрами. |
| На концах | Начало и конец каждого интервала будут отмечены цифрами. |
| Деления | Каждое деление будет пронумеровано. |
| Первое второстепенное деление | На масштабной линейке цифрами будет отмечено первое второстепенное деление. |
| По всей линейке | Все деления на масштабной линейке будут пронумерованы. |
Расположение
Укажите позицию меток (Под, Над) относительно масштабной линейки.
Аннотации меток
На свое усмотрение задайте текст метки (например: м, км), который будет добавлен в виде суффикса к каждому числу на линейке.
Свойства текста
Дважды щелкните по полю Предварительного просмотра Свойства текста, чтобы выбрать шрифт и задать свойства текста для меток.
Цвет
Двойным нажатием выберите цвет меток.
