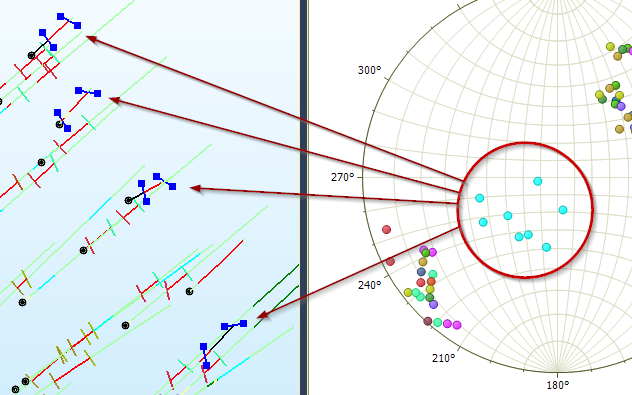

Просмотреть Стереограмму

При ознакомлении и анализе просмотра Стереограммы, у вас появляется возможность определять группы осей, рассчитывать и отображать среднюю ориентацию вектора выбранной структуры в графике.

Для работы вам доступна опция Синхронизация выборки, которая позволяет выделить соответствующие данные в Визексе и Редакторе файлов.

Множество инструментов и параметров в ленточном интерфейсе Диаграмма являются общими для большинства графиков. Смотрите: Инструменты графика

Доступ к другим опциям в панели инструментов График зависит от типа отображаемого графика. В графике Стереограмма можете выполнить следующие действия:

	Показать/скрыть точки в Стереограмме.
	Показать/скрыть среднее положение полюса для плоскостей в Стереограмме.
	В опциях сетки вы можете отобразить на экране Экваториальную или Полярную сетку, либо не выводить ее в просмотр.
	В Режиме просмотра вы можете применить Равноугольную или Равноплощадную проекцию.
	В опциях Плотности вы можете Оконтурить точки в соответствии с их относительной плотностью, применить цветовую кодировку к каждой точке в соответствии с плотностью точек в ее окрестности, или не показывать плотность точек данных.
	В опциях распределения вы можете использовать Распределение Фишера или Распределение Шмидта, чтобы создать сглаженные контуры разреженных данных.
	Показать/Скрыть соответствующие собственные векторы.
	Щелкните по инструменту Прямоугольная группа, чтобы сгруппировать оси по оцифровке двухточечного прямоугольника.
	Щелкните по инструменту Коническая группа, чтобы сгруппировать оси по значению погружения.
	Инструмент Вид окружности группирует полюса путем оцифровки круга.
	Инструмент Вид полигона группирует полюса путем оцифровки полигона по нескольким точкам.
	Окна групп, которые вы задаете с помощью инструментов Вид прямоугольника и Вид конуса, Вид окружности и Вид полигона детализированы во вкладке Группы .

Если были заданы группы:

	Скрыть выбранную группу.
	Показать все скрытые группы.
	Показать/скрыть среднее положение полюса плоскостей для каждой группы.
	Сохранить свойства группы в отчете Стереограмма.
