Группы

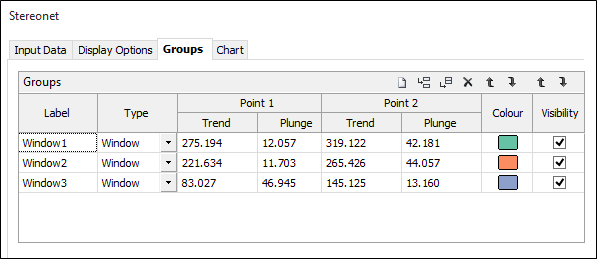

В диалоговом окне Стереограмма вы можете настроить просмотр заданных групп, пользуясь функциональными возможностями панели инструментов Диаграмма.
Опция Видимость позволяет вам временно скрыть группу, данные в группе можно будет выбирать в интерактивном режиме. Обратите внимание на то, что скрытые группы будут исключены, когда вы решите экспортировать просмотр стереограммы как изображение.

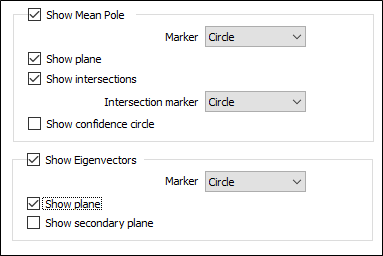

Показывать среднее положение оси
Выберите данную опцию, чтобы вывести в просмотр среднее положение оси проекции для каждой группы. Обратите внимание на то, что эта опция не зависит от опции Показывать ось во вкладке Просмотр .
Среднюю ось можно пометить с помощью Маркера и Цвета. Диапазон стандартных (Круг, Квадрат, Рубин, Треугольник, Пентагон, Гексагон, Звезда) символов маркеров доступен для выбора из выпадающего списка.
Показывать плоскость
Выберите данную опцию, чтобы показывать среднюю плоскость каждой группы. Обратите внимание на то, что данная опция не зависит от опции Показывать ось, которую вы активируете во вкладке Опции просмотра.
Показывать доверительную окружность
Выберите эту опцию, чтобы показать Доверительную окружность в графике для каждой группы.
Показывать собственные векторы
Приложение рассчитывает собственные значения и собственные векторы при определении средней ориентации каждой группы. Вы можете на свой выбор активировать эту опцию для отображения соответствующих собственных векторов в стереограмме. При нажатии на собственный вектор, в окне Свойства отобразится его ориентация и связанное собственное значение. Собственные значения могут помочь вам в понимании направленного распределения осей в пределах каждой группы:
- Если собственное значение Оси 1 больше двух других осей, оси будут сконцентрированы в одной области.
- Если Ось 1 и Ось 2 имеют приблизительно одинаковое собственное значение, оси распределяются по большому кругу.
- Если три оси имеют примерно одинаковое собственное значение, оси распределяются равномерно.
Собственные векторы можно пометить с помощью Цвета и символа Маркера. Диапазон стандартных (Круг, Квадрат, Рубин, Треугольник, Пентагон, Гексагон, Звезда) символов маркеров доступен для выбора из выпадающего списка.
Показывать плоскость и Показывать вторичную плоскость
Выберите эту опцию, чтобы вывести в просмотр плоскость, которая содержит собственные векторы Оси 2 и Оси 3. Данная опция отличается от опции Показывать плоскости, которую вы активируете во вкладке Просмотр . Вы также можете вывести в просмотр вторичную плоскость, которая содержит собственные векторы Оси 1 и Оси 2.
