Ограничение просмотра разрезов
Режим ограничения в настройках границ просмотра позволяет вам просмотреть разрезы или "срезы" объектов. Эта функция очень полезна особенно в том случае, если вы хотите просмотреть каркас изнутри или сделать срез блочной модели.
Опцию Ограничения также можно включать/отключать в строке состояния.
Чтобы изменить размер окна ограничения, во вкладке Визекс | Разрезы, в группе Разрезы, нажмите на Границы просмотра.
Чтобы сохранить текущий вид в качестве границ просмотра, используйте меню:
В режиме "Ограничение окном" вы можете использовать кнопки Следующий разрез и Предыдущий разрез в панели инструментов для включения и отключения режима, а также для перемещения между разрезами.

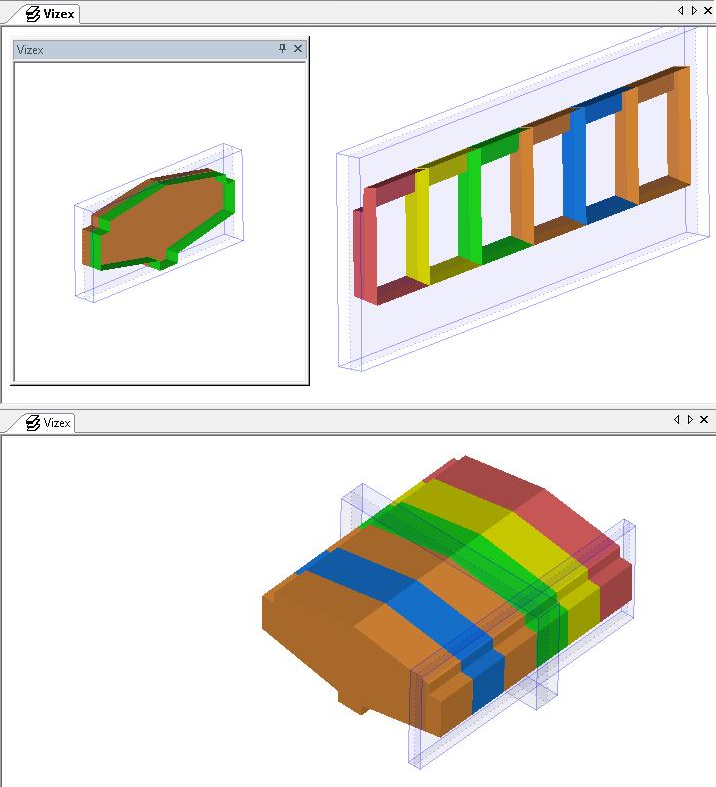

Если вы откроете другое окно Визекса, на нем появится полупрозрачная линия, указывающая границы окна ограничения на себя и от себя.
Показать пример...
Вкладка Ограничение в форме Опции | Визекс (для проекта), используется для того, чтобы задать настройки окна ограничения по умолчанию, эти параметры будут применяться для данных, которые будут загружены в Визекс.
Эти настройки по умолчанию не будут использоваться, если вы определите другие условия в опции Ограничить окном и От себя и На себя в диалоговом окне Границы просмотра. Значения, которые вы здесь укажете, будут применяться для контроля положения и ширины коридора данных (или "толщины" среза).
Эти параметры аналогичны тем, которые вы можете использовать для определения разрезов при полигональном моделировании. Единственное различие заключается в том, что здесь вы задаете параметры, которые контролируют вывод в просмотр среза с данными, а там эти настройки контролируют создание модели.
Если, при работе с разрезами, вы хотите воспользоваться расширенными опциями, такими как создание разрезов в интерактивном режиме, просмотр нерегулярно расположенных разрезов, загрузка разрезов из контрольного файла разрезов, сохранение разрезов в контрольный файл разрезов, перейдите в темы Панель Разрезы и Сервис .
