Создать структурный тренд
Чтобы создать модель, оптимизированную для Кригинга/Разворота складок блочной модели, перейдите в Создать тренд.
Ввод

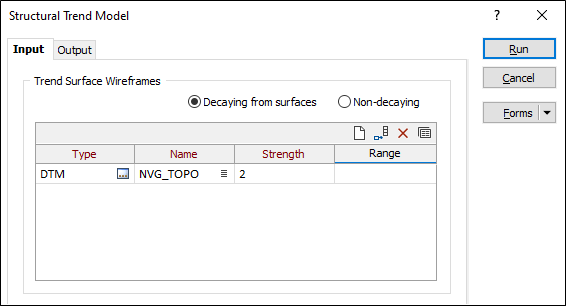

Во вкладке Ввод, в диалоговом окне Модель структурного тренда, выберите, каким будет тренд - с затуханием или без затухания и задайте каркас, который будет использоваться для моделирования тренда.
Затухание
Используйте эту опцию, чтобы указать, будет ли данный тренд затухающим от поверхности или незатухающим.
Тренд отображается с помощью дисков, помещаемых на регулярную сетку. Ориентация диска дает направление анизотропии. Размер диска пропорционален силе его анизотропии. Если дисков нет (или размер является небольшим), тренд - изотропный, и чем дальше от ячейки, тем меньше становится его сила.
Если тип тренда - незатухающий, расстояние от ячейки не влияет на анизотропию и все диски имеют одинаковый размер.
Смешанный тренд имеет затухающий тип, его сила слабеет в зависимости от расстояния от ячейки. Тренд с большей силой будет иметь большее влияние на смешивание.
Каркасы
Задайте тип и имена каркасов, которые будут использоваться для моделирования тренда. В режиме Без затухания можно выбрать лишь один тренд поверхности.
Чтобы Управлять строками в списке, используйте кнопки в панели инструментов таблицы.
Интенсивность
Этот параметр представляет собой коэффициент растяжения вдоль направления Z, который соответствует нормали поверхности тренда.
Значение Интенсивности по умолчанию равно 5. Установите для Интенсивности значение больше 1, и процесс будет растягивать модель в направлении, перпендикулярном поверхности тренда.
Диапазон
Если это поле не заполнено, значение Диапазона по умолчанию устанавливается на размер ячейки сетки Тренда (см. ниже)
Если вы работаете с затухающим трендом, степень влияния определяется расстоянием от поверхности. Модель тренда с затуханием представляет собой гауссово (или нормальное) распределение. Значение Зоны влияния равняется фактическому расстоянию эквивалентному 1 стандартному отклонению от тренда с гауссовым распределением. Значение зоны определяется в "единицах сетки" (т.е. в метрах или футах), оно является фактическим расстоянием зоны влияния поверхности.
На практике это означает, что основная часть влияния тренда поверхности применяется в пределах расстояния зоны от поверхности.
Параметры тренда
Размер ячейки сетки тренда
Размер ячейки (в метрах) указывается для того, чтобы создать модель, которая будет достаточно мала, чтобы оценить чувствительность, но не создает такой большой модели, для которой нет решения. Как правило, размер сети будет равен 100й части длины вдоль оси тренда.
Применить глобальный тренд
Выберите эту опцию, чтобы задать тренд как 3D эллипсоид. Смотрите: Параметры эллипсоида.
Границы
Поля Восточных, Северных и Z координат
Задайте Минимальную и Максимальную границы поверхности в восточном, северном направлениях и направлении Z.
Чтобы Управлять строками в списке, используйте кнопки в панели инструментов таблицы.
Нажмите на кнопку Автозаполнение границ, чтобы выбрать, откуда вы хотите получить границы, которые вы намерены использовать.
Править границы
Нажмите на кнопку Править границы, чтобы свернуть форму и откорректировать границы, автоматически выравнивая их по прямоугольной рамке ограничения в Визексе. Если вы производите интерактивную корректировку границ в Визексе или в окне Визекса Свойства, значения в диалоговом окне обновляются.
