Параметры эллипсоида

Ориентация минерализации при моделировании рудных тел может быть выражена в виде 3D эллипсоида. Эллипсы имеют три оси, которые всегда перпендикулярны относительно друг друга.

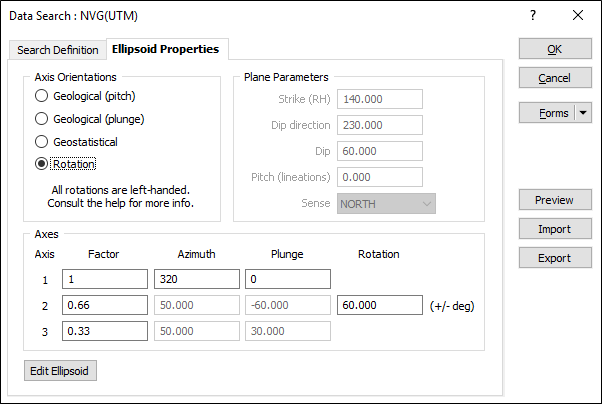

Если во вкладке Определение поиска диалогового окна Поиск данных выбрана опция Эллипс, во вкладке Параметры эллипсоида активными становятся следующие опции:

Ориентация осей

Параметры поиска эллипса данных теперь становятся более гибкими в связи с тем, что у вас есть возможность использовать новые режимы ориентации осей для стандартной геологической информации, такой как простирание, падение и склонение, а также для осей геостатистических моделей, создаваемых при моделировании полувариограмм.

Какую ориентацию осей необходимо использовать?

Наиболее подходящая ориентация осей зависит от доступных данных. В таблице ниже приведены обобщенные требования для каждого режима:

Доступные данные	Режим ориентации осей
Простирание и падение рудного тела, падение и направление структуры рудного тела.	Геологическая (склонение)
Простирание и падение рудного тела, азимут и погружение структуры рудного тела.	Геологическая (погружение)
Азимут и погружение трех перпендикулярных осей, полученных обычно при использовании полувариограмм.	Геостатистическая
Математическое вращение вокруг трех перпендикулярных осей, часто используется другими приложениями.	Поворот

Будьте внимательны, выбирая режим Ориентации осей, особенно Геостатистический режим. Например, развернув Ось 1 (изменив знак погружения и добавив 180° к азимуту), вы получите соответствующий результат по Осям 2 и 3.

Геологическая (склонение)

Если вам известна ориентация вашего рудного тела по простиранию и по падению, и если вы провели погружение в пласте, вы можете использовать режим Геологическая (склонение), чтобы создать соответствующий эллипс поиска.

Чтобы задать параметры эллипса поиска в режиме Геологическая (склонение):

Установите Ориентацию осей на опцию Геологическая (склонение).
Введите значения Простирания и Падения для рудного тела, а также Склонение и Направление склонения .
Приложение автоматически рассчитает ориентации Осей с 1 по 3.

Геологическая (погружение)

Как вариант, если вам уже известны значения погружения и азимута склонения внутри вашего рудного тела/пласта, вместо вышеописанного используйте режим Геологическая (погружение).

Чтобы использовать режим Геологическая (погружение):

Установите Ориентацию осей на опцию Геологическая (погружение).
Введите значения Простирания и Падения рудного тела, а также Азимут и Погружение линейной ориентировки как Оси 1.
Приложение подтвердит попадание Азимута в пределы плоскости рудного тела, а затем рассчитает ориентации Осей 2 и 3. Если значение азимута неверно, будет выведено предупреждающее окно.

В режиме Геологическая основная ось эллипса (Ось 1) всегда параллельна плоскости рудного тела, Ось 2 располагается под прямым углом к Оси 1 (внутри плоскости рудного тела), а Ось 3 - под прямыми углами к Осям 1 и 2.

Геостатистическая

Если вы смоделировали полувариограммы, и уже знаете азимут первой оси и погружение первой и второй оси, используйте Геостатистическую ориентацию осей для создания соответствующего эллипса поиска.

Настройте Ориентацию осей на опцию Геостатистическая.
Укажите Азимут и Погружение Оси 1, а также Погружение Оси 2.
Приложение подтвердит перпендикулярное расположение Осей 1 и 2, а затем рассчитает ориентацию Оси 3. Если Оси 1 и 2 не перпендикулярны, на экран будет выведено окно с предупреждением.

Поворот

Вращение (режим по умолчанию) обеспечивает простейший способ расчета эллипсоида поиска, при котором требуется ввести только значения погружения и азимута для Оси 1 и значение вращения для Оси 2. При нулевом значении погружения, вращение Оси 2 эквивалентно значению падения, несмотря на то, что последнее может быть положительным или отрицательным. Вращение не равно падению, если погружение не равно нулю.

Установите Ориентация осей на опцию Вращение.
Введите значения Азимута и Погружения для Оси 1 и значения Вращения Оси 2.
Приложение рассчитает ориентацию Оси 3.

Терминология вращения, используемая выше, эквивалентна следующим вращениям в левую сторону, которые применяются в нижеуказанном порядке:

• Азимут Оси 1 = Вращение Z (между -360 и +360)

• Падение Оси 1 = Вращение X (между -90 и +90)

• Вращение Оси 2 = Вращение Y (между -90 и +90)

Для того чтобы понять направление вращения, представьте, что вы держите ось левой рукой, при этом большой палец направлен вдоль положительного направления. Направление, в котором будут поворачиваться остальные пальцы, обозначает положительное вращение.

Например - поворот вокруг Оси Z (так называемое вращение по азимуту). Представьте себе, что вы держите ось Z левой рукой, большой палец при этом указывает вверх (положительное направление Оси Z). Соответственно, остальные пальцы будут поворачиваться вправо. То есть положительное вращение в данном случае - это вращение вправо.

При вращении вокруг Оси X (так называемое вращение по падению) - большой палец направлен вправо, а остальные пальцы вращаются в направлении от вас вниз.

Вращение вокруг Оси Y чуть более запутано, но оно работает по тому же принципу. Вы держите свою левую руку так, как будто наносите куда-то удар мечом. Ваш большой палец направлен от вас, а остальные пальцы вращаются влево вниз.

Параметры плоскости тела

При выборе одной из Геологических моделей, введите параметры, определяющие ориентацию плоскости тела. Обозначения простирания и падения непостоянны, для их определения необходима третья составляющая - сторона простирания (право/лево); В данном случае предполагается, что сторона простирания - справа. При правостороннем простирании структура имеет уклон вправо вниз, если смотреть на неё вдоль направления простирания.

Для получения дополнительной информации по Простиранию, Падению и Направлению падения, Погружению и Склонению, пожалуйста, перейдите к теме Ориентация и геометрия.

Направление/Азимут

Для режима Геологическая (склонение), задайте направление (Направление/Азимут) плоскости тела. Приложение автоматически рассчитает точный азимут и погружение, которые ограничивают склонение в пределах плоскости. Информация будет отображена по Оси 1 в поле Оси.

При этом, если склонение менее 90°, возможно наличие двух азимутов. При отображении неверного азимута, выберите другое Направление.

Опция Направление будет отключена, если используется одна из ориентации осей (Геостатистическая или Вращение).

Оси

Фактор Оси 1

Для получения длины конечной оси необходимо расстояние от первой или главной оси эллипсоида умножить на Радиус. Фактор главной оси обычно является самым длинным измерение; в геологическом контексте это длина падения эллипсоида.

Азимут Оси 1

Азимут (в градусах) длинной оси эллипса поиска измеряется по часовой стрелке от Севера, от 0 до 360. В геологическом контексте он представляет собой тренд линейного объекта в пределах погруженного рудного тела, например, оси складки или основные структурные линии.

При использовании режима ориентации осей Геологическая приложение автоматически рассчитает азимут Оси 1. Вам необходимо задать значение азимута при использовании режимов Геостатистическая и Вращение. В режимах Вращение и Геостатистическая, допустимое значение находится в пределах -360 и +360.

Азимут Оси 1 соответствует простиранию, если падение равно нулю (см. ниже).

Падение Оси 1

Это нисходящий уклон главной оси эллипсоида относительно горизонтали (в градусах), от 0 до 90. В геологическом контексте - это падение структуры рудного тела.

При использовании режима ориентации осей Геологическая (склонение) приложение автоматически рассчитает падение Оси 1. Вам необходимо ввести данное значение при работе в остальных режимах. В режимах Вращение и Геостатистическая, допустимое значение падения находится в пределах -90 и +90.

Фактор Оси 2

Для получения конечной длины оси необходимо расстояние от второй оси эллипсоида умножить на Радиус. Фактор второй оси обычно находится между Фактором главной оси и Фактором третьей оси; в геологическом контексте, это длина падения рудного тела, но измеренная в плоскости тела, но не вертикально, а перпендикулярно главной Оси.

Азимут Оси 2

Азимут (в градусах) второй оси эллипсоида поиска измеряется по часовой стрелке от Севера, от 0 до 360. В режимах Вращение и Геостатистическая, допустимое значение находится в пределах -360 и +360.

автоматически рассчитает его для всех остальных режимов. Программа автоматически рассчитает его для всех остальных режимов.

Падение Оси 2

Падение второй оси - это расстояние от горизонтали, между 0 и 90°. В режиме Геостатистическая допустимое значение находится в пределах -90 и +90.

При использовании режима Геостатистическая, вам необходимо задать значение Падения Оси 2. Программа автоматически рассчитает его для всех остальных режимов.

Ось 2 не имеет прямого геологического эквивалента; тем не менее мы можем сравнить её с направлением падения в плоскости рудного тела, если падение равно нулю.

Вращение Оси 2

При использовании режима Вращение, задайте Вращение Оси 2, измеренное в градусах (-90 до +90), в плоскости рудного тела, перпендикулярно Оси 1. Знак характеризует направление относительно Оси 1: знак "+" означает направление против часовой стрелке, а знак "-" - направление по часовой стрелке.

Вращение Оси 2 соответствует падению, если падение Оси 1 равно нулю, но при этом данное значение может быть положительным или отрицательным. Вращение не соответствует падению Оси 1, если падение Оси 1 не равно нулю.

Фактор Оси 3

Длина третьей оси эллипса поиска всегда перпендикулярна второй и третьей осям. Это значение умножается на Радиус для получения конечной длины оси. Фактор третьей оси обычно самое короткое измерение; в геологическом контексте, это толщина эллипсоида поиска.

В случае, если в рудном теле существуют различные структуры (например складчатое рудное тело), опция Динамического поиска позволяет вам вращать угол, чтобы задать эллипсоид (ТОЛЬКО в блоках из файла функции Блочная модель | Оценка | Метод обратных расстояний). Ориентацию эллипсоида поиска можно задавать от блока к блоку, отражая основные направления минерализации.

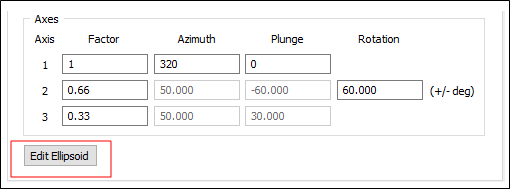

Редактировать эллипсоид

Нажмите на кнопку Редактировать эллипсоид (или используйте Формы | Свернуть, чтобы свернуть форму), чтобы с помощью мыши интерактивно задать ориентацию эллипсоида в 3D просмотре. Задав ориентацию эллипсоиду в интерактивном режиме, вы обновите параметры эллипсоида поиска в диалоговом окне (форме) Поиск данных.

Редактировать эллипсоид

Определение поиска

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Импорт

Контрольный файл вариограмм (*.mmvarx) - это средство передачи сведений вариограмм между функциями Статистика | Карта полувариограмм и Статистика | Полувариограммы, а также любой функцией, которая ссылается на полувариограммы в процессе моделирования.

Нажмите на кнопку Импорт для импорта ориентаций поиска данных из Контрольного файла вариограмм. Выберите имя файла (*.mmvarx), из которого вы хотите произвести импорт данных.

Экспорт

Нажмите на кнопку Экспорт для записи ориентаций поиска данных, которые вы установили в Контрольном файле вариограмм. Введите или выберите имя файла (*.mmvarx), в который вы хотите произвести экспорт.

ОК

В завершение, нажмите на кнопку ОК, чтобы задать эллипс поиска на основании параметров, которые вы определили.
