Редактировать эллипсоид

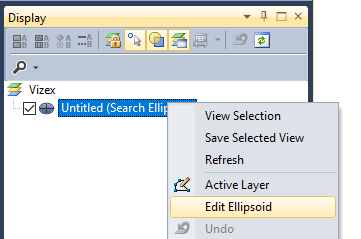

Если вы щелкаете правой кнопкой мыши по Эллипсоиду поиска, выбранному в панели Просмотр слоев Визекса, либо выбранному в просмотре Визекса, опция Редактировать эллипсоид позволяет вам с помощью мыши интерактивно настроить его ориентацию в 3D режиме.
Для ориентации параметров эллипсоида в диалоговом окне Поиск данных вы можете использовать Интерактивный режим эллипсоида.
Нажмите на кнопку Редактировать эллипсоид, либо выберите опцию Формы | Свернуть, чтобы свернуть диалоговое окно и интерактивно откорректировать ориентацию эллипсоида поиска.
Нажмите на кнопку Предпросмотр, чтобы отобразить на экране интерактивный эллипс и перейти к его просмотру, но при этом не закрывать форму (диалоговое окно).
При редактировании в интерактивном режиме, если оси эллипса не заданы до конца, активируется режим "создать", который позволяет вам прочертить эллипс на экране:

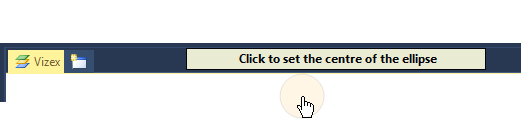

- Оцифруйте точку, чтобы установить центр эллипсоида:

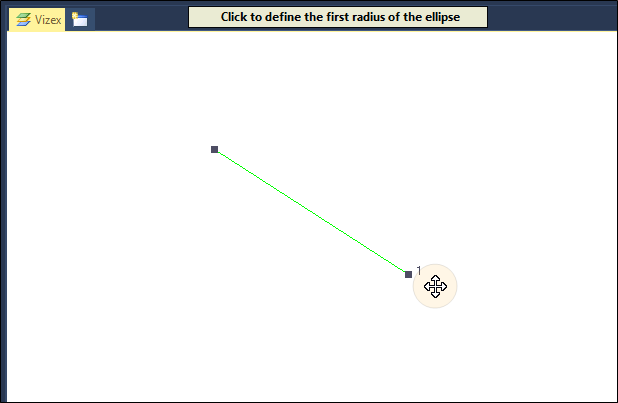

- Определите первый радиус эллипсоида:
- Определите второй радиус эллипсоида:
После того как эллипсоид будет создан, программа переходит в стандартный режим "редактировать".
Если вы переходите в Интерактивный режим эллипсоида через диалоговое окно Эллипсоида поиска, то интерактивный эллипсоид унаследует некоторые свойства формы Эллипсоида поиска, включая цвет, прозрачность и центроид. Изменение положения центроида, сделанное в интерактивном режиме, будет применено к Эллипсоиду поиска по окончании редактирования.
Вам доступны три интерактивных метода:
- Если передвинете поверхность, центроид эллипсоида переместится
- Если вы потянете за одну из конических стрелок, вы увеличите масштаб эллипсоида вдоль этой оси

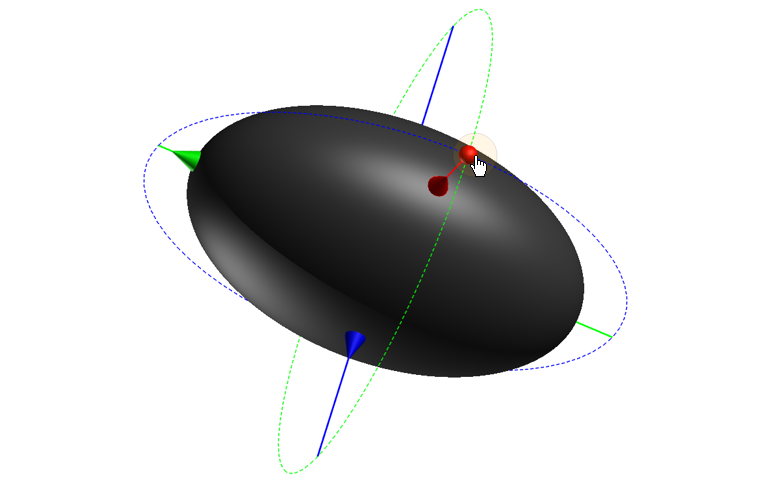

- Если вы потянете за один из круглых элементов, эллипсоид повернется
Перемещая круглые элементы (вращения), вы можете произвести вращение вокруг одной из осей. Вокруг какой из осей будет выполняться вращение становится понятно при первом движении, которое вы делаете, поворачивая соответствующий элемент:
- Если вы нажимаете на клавиши X, Y или Z при передвижении эллипсоида, он будет вращаться вокруг пространственных (реальных) осей X, Y или Z.
- Если вы нажимаете на клавиши U, V или W при передвижении эллипсоида, он будет вращаться вокруг осей X, Y или Z камеры (экрана).
В строке состояния предоставляется обратная связь предоставляется, она может использоваться для определения приемлемости направления и радиусов эллипса.

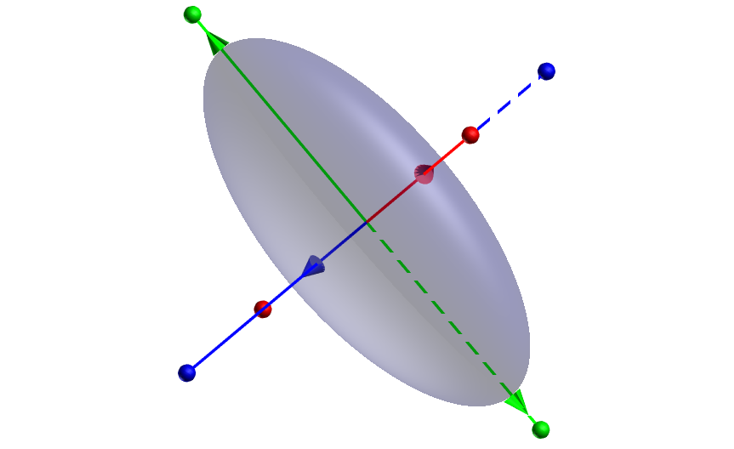

Линии оси, которые указывают отрицательные (-ные) направлениях, изображены пунктирными линиями:
