Опции

Создания реалистичной условной модели содержаний, важно ограничить воздействие каждой пробы скважины на окружение в месте ее расположения. Во вкладке Опции это можно сделать с помощью функции экспоненциальной интерполяции, которая имеет параметры, аналогичные вариограммам для диапазона, порога и самородка.

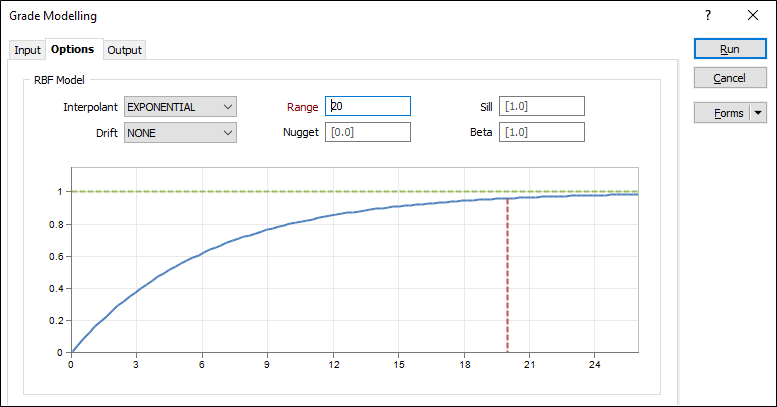

Предварительный просмотр графика позволяет пронаблюдать, как изменение параметров влияет на форму экспоненциального интерполянта.

Интерполятор РБФ

Для создания реалистичной условной модели содержаний важно ограничить воздействие каждой пробы скважины на окружение в месте ее расположения. Это достигается с помощью функций Интерполянт, которые имеют параметры, аналогичные вариограммам для диапазона, порога и эффекта самородка.

КЛАССИЧЕСКИЙ ЛИНЕЙНЫЙ	Стандартное линейное ядро.
ЛИНЕЙНЫЙ	Линейное ядро с опцией для эффекта самородка. Уклон определяется соотношением (Порог - Эффект самородка) / Диапазон, в то время как действие эффекта самородка контролируется соотношением Эффект самородка / Порог.
	Эффект самородка моделируется путем добавления в ядро небольшого гауссовского компонента, который имеет тенденцию создавать более комковатые поверхности в каждой точке данных.

Применение "ненулевого" значения эффекта самородка потребует большого количества времени на обработку.

Смещение

Смещение определяет, как распределение значений моделируется дальше от выборочных данных.

НЕТ	Интерполянт затухает до нуля.
ЛИНЕЙНЫЙ	Интерполянт варьируется линейно.
КОНСТАНТА	Интерполянт присваивает постоянное значение, которое является аппроксимацией среднего значения данных

Диапазон

Если вы установили значение интерполянта на ЛИНЕЙНЫЙ , задайте значение Диапазона.

Экспоненциальная вариограмма никогда не достигает порога. Диапазон - это точка, в которой вариограмма достигает значения порога 96%.

Эффект самородка

Если вы установили значение интерполянта на ЛИНЕЙНЫЙ , задайте значение эффекта самородка. Значение эффекта самородка - дисперсия на нулевом расстоянии. Это значение всегда меньше общего порога. Эффект самородка растет, поскольку переменные на близком расстоянии отличаются, вариограмма начинается от нуля до эффекта самородка на расстоянии меньшем, чем интервал опробования.

Порог

Если вы установили значение интерполянта на ЛИНЕЙНЫЙ , укажите координату Y (полувариограмма) порога для каждого компонента модели. Эти значения являются постоянной величиной для набора данных.

Разбиение домена

В большинстве случаев непрактично создавать одну модель, используя все точки в наборе данных. Вместо этого, набор данных можно разделить на перекрывающиеся области. Эти области определяются направлением распределения сфер по данным ввода.

Число точек на сферу - это число точек, которое вы хотите видеть на сферу. Радиус каждой сферы будет зависеть от концентрации и распределения точек в данных ввода.

Внутренняя пропорция - число от 0 до 1. При распределении сфер это значение уменьшает радиус с большей сферы на меньшую.

Для поверхности по редким данным Внутренняя пропорция по умолчанию будет равняться [0,75]. Таким образом задается 25%-перекрытие точек в смежных сферах. Чем ниже значение, тем больше будет перекрытие сфер.

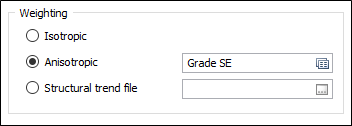

Взвешивание

Выберите опцию Вес:

• В случае если вы используете Изотропный поиск, это означает, что приоритетного направления нет.
• Если вы используете Анизотропный поиск, вы можете указывать приоритетное направление и взвешивание для этого направления.

Дважды щелкните мышью, чтобы загрузить текущий набор форм. Кроме этого, вы можете щелкнуть правой кнопкой мыши в поле ввода Поиск данных, чтобы открыть окно, в котором у вас есть возможность задать форму и направление эллипсоида поиска.

Возможность применить взвешивание с основанием на ориентации эллипса поиска данных является очень удобной для работы опцией. Несмотря на то, что данная функция использует тот же набор параметров, который применяется для определения поиска данных в процессе блочного моделирования, только некоторые из этих значений задействуются при работе функции условного моделирования.

Например, используются только значения фактора и вращения, относящиеся к осям направления (опция радиуса игнорируется и выводится в сером цвете). Если вы хотите создать корреляцию в определенном направлении, выберите Эллипсоидный стиль поиска и задайте соответствующие значения фактора, азимута, погружения и поворота.

Эта опция особенно эффективна при расчете анизотропии. Вес при интерполяции можно откорректировать; точки данных, расположенные вдоль основной полуоси, получат более крупные значения веса, чем точки, которые расположены вдоль неосновной полуоси, на схожем расстоянии от прогнозируемого местоположения.

• При выборе Файла структурного тренда взвешивание поиска данных получается произвести из направления анизотропии, заданной в Файле структурного тренда (*.mmstf), который представляет собой выходные данные функции Условное моделирование | Структурный тренд | Создать тренд.

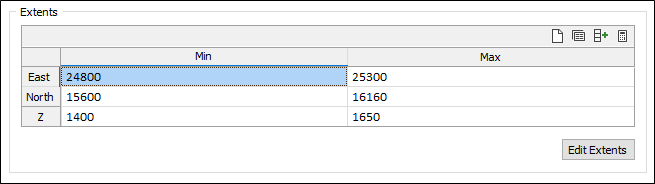

Границы

Задайте область интерполяции:

Поля Восточных, Северных и Z координат

Задайте Минимальную и Максимальную границы поверхности в восточном, северном направлениях и направлении Z.

Чтобы Управлять строками в списке, используйте кнопки в панели инструментов таблицы.

Нажмите на кнопку Автозаполнение границ, чтобы выбрать, откуда вы хотите получить границы, которые вы намерены использовать.

Править границы

Нажмите на кнопку Править границы, чтобы свернуть форму и откорректировать границы, автоматически выравнивая их по прямоугольной рамке ограничения в Визексе. Если вы производите интерактивную корректировку границ в Визексе или в окне Визекса Свойства, значения в диалоговом окне обновляются.

Файл вывода

Смотрите: Редактировать границы условной модели
