Редактировать границы условной модели

Нажмите на кнопку Править границы, чтобы свернуть форму и откорректировать границы, автоматически выравнивая их по прямоугольной рамке ограничения в Визексе. Если вы производите интерактивную корректировку границ в Визексе или в окне Визекса Свойства, значения в диалоговом окне обновляются.

Если вы сворачиваете диалоговое окно, а таблица границ не заполнена, в центре экрана создается поле границ по умолчанию.

1. Щелкните мышкой и удерживайте ее в нажатом положении, чтобы определить нижнюю границу прямоугольной рамки.
2. Переместите мышку, чтобы задать границы прямоугольной рамки.
3. Отпустите кнопку мыши, чтобы определить верхние границы прямоугольной рамки.

Интерактивно редактировать границы

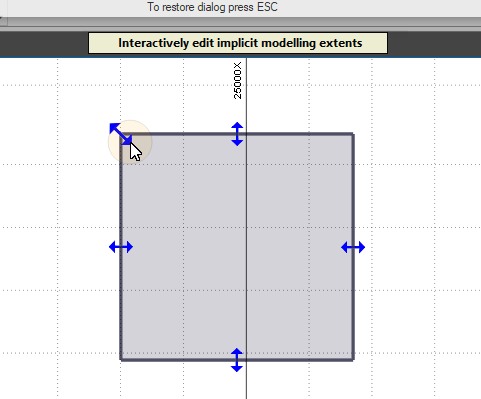

Элементы управления границами прямоугольника (по его уголкам) можно перемещать - таким образом вы измените размер и положение этого прямоугольника, сохраняя ортогональную форму границ.

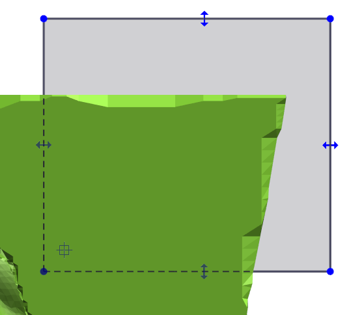

Вы можете видеть весь прямоугольник интерактивных границ. Те части прямоугольника границ, которые обрезаны другими объектами Визекса - затемнены, чтобы было понятно, что они "скрыты". Скрытым краям также присваивается стиль пунктирной линии:

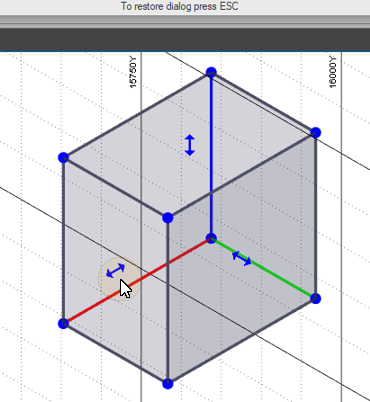

По центру каждой грани прямоугольника располагаются стрелки, с их помощью вы можете растягивать или сжимать границы в том или ином направлении камеры:

Дважды щелкните по грани - вы сориентируете направление просмотра камеры на направление грани.

Прямоугольную рамку можно перемещать (перетаскивать), выделив её мышкой, если элемент управления неактивен.

Удержанием клавиш X, Y или Z вы можете ограничить перемещение к оси. Применяйте клавиши X, Y и Z во время привязки, это особенно удобно при выравнивании граней по объектам.

Удержанием клавиши Shift и нажатием на клавиши X, Y и Z вы отключите возможность изменять размер вдоль оси. Нажатием на клавиши Shift + X вы ограничите измерение размеров до плоскости Y-Z и запретите любое изменение длины оси Х.



Если вы свернете форму дважды щелкнув по строке заголовка, либо с помощью выпадающей опции Свернуть в кнопке Формы, вы получите тот же результат, как если бы нажали на кнопку Редактировать границы.

Если вы сворачиваете диалоговое окно, форма границ привязывается к таблице текущей условной модели, согласно настройкам опций Мин и Макс координаты, и Буфер расстояний. Если вы восстанавливаете диалоговое окно, Мин и Макс границы изменяются соответственным образом.

В 2D режиме поддерживается привязка. Если вы выполните привязку к точкам, не перетаскивая угол, и без ограничений оси, угол будет помещен на точки без изменения его расстояния от камеры. Если вы перемещаете всю фигуру, самый близкий угол к курсору привязывается к точкам привязки.

Для прямоугольной рамки используются цвета, заданные для наложения и выбора (Сервис | Опции | Визекс | В выделенном).
