Обзор

Разворот складок (и растягивание) складчатых рудных тел является важным требованием для многих клиентов, желающих построить модели складчатых осадочных месторождений.

во вкладке Блочная модель, в группе Блочная модель,, выберите Разворот складок | Разворот складок вручную, чтобы вручную развернуть координаты блочной модели системы координат на основе геометрии подповерхности (лежачий бок) и поверхности (висячий бок).

Система развернутых координат (СРК) имеет три оси:

  • Вкрест простирания

    • Простирание - это направление жилы или рудной формации по отношению к истинному северному меридиану, измеренное на горизонтальной поверхности. Вкрест простирания - это направление, перпендикулярное простиранию.

  • По падению

    • Падение - это угол, под которым жила, структура или рудная залежь отклоняется от горизонта. По падению называется так потому, что это направление всегда измеряется под прямым углом к простиранию.

  • Вдоль простирания

    • Простирание - это направление жилы или рудной формации по отношению к истинному северному меридиану, измеренное на горизонтальной поверхности. Вдоль простирания означает любую точку вдоль этого направления.

    После окончания расчетов стратиграфических расстояний между точками (взамен геометрических расстояний ), их можно использовать в качестве вводных данных при моделировании направленных вариограмм для кригинга. Оценки разворота складок после проведения их кригинга могут применяться к блокам в складчатой блочной модели.

Для того чтобы рассчитать координаты, интерпретация складок должна быть предоставлена в виде каркасов или стрингов. В большинстве случаев они будут представлять собой структуры висячего бока или лежачего бока.

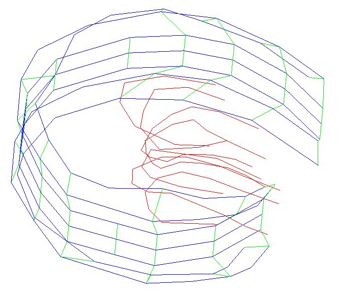

Необходимо задать внутренние связи и связи между разрезами:
