Стринги

Поля ввода в данной вкладке будут доступны при выборе режима Стринги во вкладке Файлы, в диалоговом окне Разворот складок.

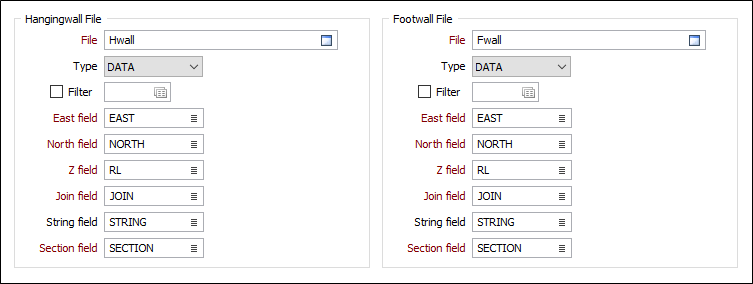

Файлы висячего и лежачего боков

Во вкладке Стринги выберите файлы и поля стрингов, которые определяют структуры поверхности и под-поверхности (висячий и лежачий бока), которые будут использоваться для корректировки координат вводимого рудного тела.

Складчатая модель построена из гексаэдров (многогранников), которые формируются из точек лежачего и висячего боков. Эти точки связываются при использовании разрезов (вертикальные плоскости, на которых лежат стринги), при этом длина пропорционально распределяется вдоль стрингов. Каждый стринг в файле висячего и лежачего боков находится в определенном разрезе.

Иногда программа не может корректно связать все точки (пропорциональное распределение не срабатывает). В таком случае пользователь должен выбрать точки, которые будут соединены. Для определения связей используются файлы связи, которые создаются с применением связующих линий каркасов.

Требования к файлам ввода стрингов

Файлы стрингов висячего и лежачего боков с одинаковым значением Разреза должны находиться в одной вертикальной плоскости разреза. Для каждого значения разреза и каждого файла допускается только один стринг. Каждый стринг висячего бока должен иметь соответствующий стринг лежачего бока (и наоборот).

Направление всех стрингов висячего бока и лежачего бока должны совпадать. Связи - это стринги из 2 точек, соединяющие точки висячего и лежачего боков. Существуют два типа связей в разрезах и между разрезами.

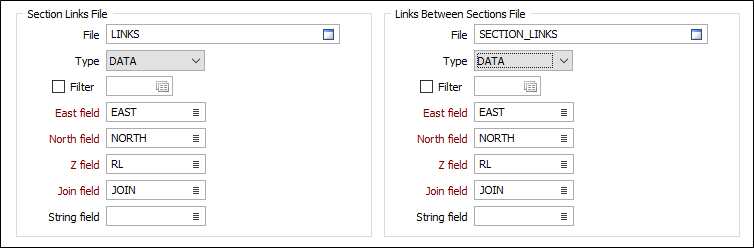

Файл связующих линий в разрезах

Связи данного файла связывают точки стрингов одного разреза (то есть связываются точки висячего и лежачего боков).

Файл связующих линий между разрезами

Связи данного файла связывают стринги соседних разрезов (то есть точки одного висячего бока связываются с точками соседнего висячего бока, так же как и у лежачих боков). Каждая точка может быть связана только лишь с одной другой точкой (только в связях одного разреза).

Определение связующих линий

Для построения складчатой модели из стрингов может возникнуть необходимость создать связующие линии между стрингами, которые можно сгенерировать с использованием инструментов каркасов в Визексе.

Связующие могут использоваться для определения связей между сложными складчатыми структурами. Как правило, это линии связи между висячим и лежачим боком в разрезе (связи в разрезе) и линии связи между висячими боками соседних разрезов (связи между разрезами).

Связующие линии между висячими боками смежных разрезов определяются автоматически, как часть процесса.

Запустить

После того как вы выбрали все опции разворота и указали Каркасы и Стринги, в зависимости от режима, нажмите Запустить, чтобы начать процесс.
