Каркасы

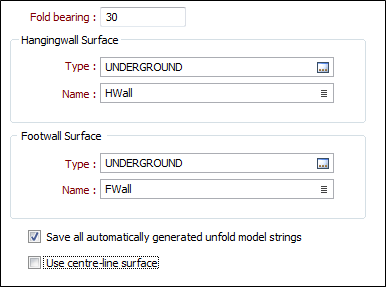

Поля ввода в данной вкладке будут доступны при выборе режима Каркас во вкладке Файлы, в диалоговом окне Разворот складок.
Азимут складки
Когда каркасы используются для интерпретации рудного тела для складчатых данных, вы должны указать направление складки. Каркасы ввода обрезаются перпендикулярно данному направлению для построения распрямленной, нескладчатой модели.
Режим ввода Каркас эквивалентен режиму Стринги, исключением является отсутствие файлов связующих линий (см. тему Стринги).
Поверхности висячего и лежачего боков
Во вкладке Каркасы диалогового окна Разворот складок, если вы не применяете центральную линию поверхности, выберите файл висячего и лежачего блока, который будет использоваться при разворота складки.
Вы можете использовать функцию Пересечения каркасов для создания структур висячих стенок и подошвы, используемых в качестве вводных данных для этого процесса. Важно, чтобы вся блочная модель находилась между этими поверхностями. Блоки, которые находятся за пределами плоскостей, не будут участвовать в процессе.
В режиме Каркас принимается во внимание направление стрингов. Все стринги должны быть в одном направлении. Разрезы будут отсортированы для построения верной модели.
Сохраните все автоматически созданные стринги распрямленной модели.
Выберите опцию записать созданные стринги в файл связующих линий в разрезах и файл связующих линий между разрезами.
Если не удалось добиться желаемого результата (иногда созданные стринги не корректны из-за операций пересечения каркаса), можно использовать эти файлы на вводе при режиме работы со стрингами. Ручной процесс правки стрингов до использования их в качестве файла ввода, может быть удобным при работе со сложными складчатыми моделями.
Использовать поверхность из осевой линии
Если выбрана эта опция, вам необходимо указать одну поверхность осевой линии вместо двух.
Функция создаст диагональные пересекающиеся линии из каждой точки центральной линии для определения начальной мощности модели. Впоследствии их количество уменьшится во избежание пересечений линий.
