Параметры моделирования

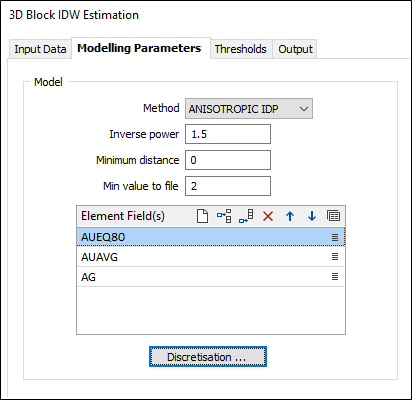

Во вкладке Параметры моделирования в диалоговом окне Метод обратных расстояний выберите метод оценки модели, укажите одно или несколько Полей содержаний и задайте поля дробления координат для дискретизации.
Модель
Метод
Выберите метод АНИЗОТРОПНЫХ ОБРАТНЫХ РАССТОЯНИЙ (по умолчанию) или ОБРАТНЫХ РАССТОЯНИЙ в качестве метода оценки. Смотрите: Методы создания сеток для 2D блоков
Степень метода обратных расстояний
При выборе этого метода взвешенное значение для каждой точки, которая попадает в эллипс поиска, является обратно пропорциональным ее расстоянию от центра блока с повышением до значения, которое вы вводите в поле Степень метода обратных расстояний.
Минимальное расстояние

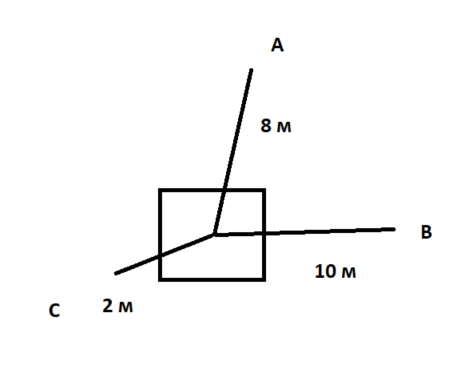

Введите минимальное расстояние от пробы до центра моделируемого блока. Если истинное расстояние меньше, то вместо него будет использоваться минимальное расстояние. Если, к примеру, минимальное расстояние составляет 8 метров:
- истинное расстояние между точкой опробования С и центром блока замещается минимальным расстоянием 8.
- истинные расстояния между точками опробования A и B и центром блока принимаются.
Если, к примеру, мы используем фактор 2:
A = 1/8^2, B=1/10^2 и C= 1/8^2
центр большего блока с измененным размером будет интерполирован, вложенные блоки также примут это значение.
Этот способ позволяет избежать эффекта избыточного влияния проб, находящихся слишком близко к центру блока, но не должен использоваться, если интерполяция требует соблюдения исходных данных.
Min значение в файл
Минимальное значение, которое сохранится в блочной модели во время выполнения интерполяции. Если интерполяция может быть выполнена, но не достигает этого порога, блок останется пустым.
Поля элементов
Для интерполяции нескольких элементов могут быть указаны дополнительные поля атрибутов. Как правило, это элементы, которые близко коррелируют в пределах интерполируемого домена. Чтобы Управлять строками в списке, используйте кнопки в панели инструментов таблицы.
Дискретизация
Нажмите на кнопку Дискретизация, чтобы задать число делений в Северном, Восточном и Z направлениях. Значения, определяющие количество дискретных точек, которые будут оцениваться в каждом направлении, являются целыми. Значения всех рассредоточенных точек затем усредняются для получения общей оценки блока, а результат по каждому блоку записывается в файл вывода.
Например, если вы выбираете 4 восточных деления, 4 северных деления и 4 деления Z, приложение интерполирует и усреднит общее из 64 оценок в пределах каждого блока. Несмотря на то, что оценки для заданного блока имеют общие вводные данные, расстояние от каждой вводной пробы (и, следовательно, вес) будет слегка отличаться для каждой дискретизированной точки, создавая различный результат для каждой. Результат будет представлять собой более точную оценку, но на это потребуется больше времени. Смотрите: Дискретизация

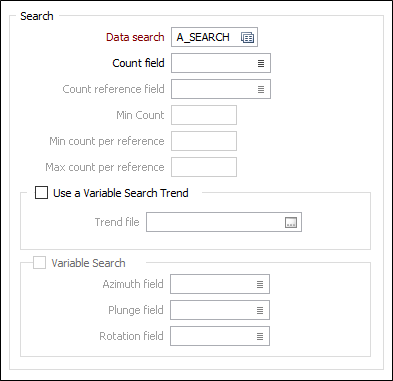

Поиск
Дважды щелкните мышкой, чтобы загрузить набор форм Поиск данных. Как вариант, щелкните правой кнопкой мыши по полю ввода, чтобы открыть окно, в котором вы можете определить форму и направление эллипсоида поиска.
Поле счета
Введите имя нового поля, в котором будут сохранены значения указанного Поля счета (в Поле счета будут записаны встреченные значения в 'Опорном поле счета', например, количество скважин или литологических разностей), использованных для оценки каждого блока.
Опорное поле счета
Если вы указали имя Поля счета, окошко 'Опорное поле счета' будет активировано. Выберите поле в файле опробования или файле композитов (например Скважина), значения которого будут считаться при оценке каждого блока. Номер скважины), значения которого будут считаться при оценке каждого блока.
Min поля счета
По желанию, используйте "Min поля счета" для определения минимального числа значений, которые будут использованы при вычислениях.
Min и Max количество точек на опорное поле счета
В сущности, Min опорное значение счета и Max опорное значение счета позволяют вам использовать условие фильтрации данных. Например, вы можете убедиться в том, что для каждой скважины вы учитываете только конкретное количество "наилучших" точек.
- Min опорное значение счета полезно использовать, если вы хотите задать условие, при котором вам нужны только скважины, которые имеют конкретное минимальное представление в окрестности поиска (т.е. точки, которые не считаются, например когда скважина имеет одну точку в своем пространстве поиска).
- Max опорное значение счета полезно использовать, когда вы хотите задать условие, при котором все точки, найденные в окрестности поиска, не принадлежат одной скважине.
Оба параметра используют Опорное поле счета для ограничения точек, которые были выбраны процессом интерполяции содержаний.
НАПРИМЕР
Если Min опорное значение счета = 2, Max опорное значение счета = 6, Максимум точек на сектор = 8, а "Опорное поле счета" = HOLE_ID, тогда, для каждой окрестности поиска вы хотите найти точки, на которых будет основан ваш расчет:
Этот процесс изучит окрестность поиска и учтет только точки из тех скважин, в которых присутствуют как минимум 2 точки, отберет только 6 "наилучших точек", а также отберет общее из 8 точек на сектор (причем, эти 8 точек могут быть из любых скважин).
Обратите внимание на то, что если поле Максимальное количество точек в секторе остается не заполненным, значение в этом поле по умолчанию устанавливается на 150. Если вы хотите использовать большее количество точек, вам нужно задать более высокий верхний предел. Чем выше верхний предел, тем медленнее будет выполняться процесс.
Использовать тренд динамического поиска
Выберите этот параметр, чтобы использовать структурную интерпретацию необработанных данных для моделирования полувариограммы.
Двойным нажатием левой кнопки мыши (или с помощью кнопки поиска) выберите Файл тренда (*.mmstf). Файл структурного тренда, который вы выбираете, является выводом функции Создать тренд во вкладке Блочная модель, в группе Тренд для разворота складок.
Если выбрана эта опция, ваши поля атрибутов (выше) должны будут ссылаться на всенаправленную вариограмму, созданную с использованием той же модели тренда.
Динамический поиск
Выберите опцию Динамический поиск для указания полей, содержащих переменные значения вращения эллипсоида поиска для каждого блока в файле.
Данная опция позволяет определить углы поворота эллипса поиска для областей со значительной разницей в направлении минерализации (например для складчатой структуры). Ориентацию эллипса поиска можно задать от блока к блоку, отражая основные направления минерализации.
Переменные поля Азимут, Погружение и Вращение меняют ориентацию модели вариограммы так же, как и эллипс поиска. Можно также рассматривать это следующим образом: оси модели вариограммы всегда выровнены относительно осей эллипса поиска.
Если они указаны, процесс будет использовать значения в этих полях, а не значения Азимута, Погружения и Вращения, заданные во вкладке Параметры эллипсоида, в диалоговом окне Поиск данных.
Если в файле блочной модели отсутствуют динамические значения, процесс будет использовать значения, указанные во вкладке Параметры эллипсоида.
Опция Динамический поиск может улучшить результаты интерполяции для несильно складчатых рудных тел. Для подготовки данных к интерполяции вы можете использовать процессы Распрямление и Разворот складок в качестве более сложной (и более точной) альтернативы.
