На руднике важно контролировать расстояние транспортировки, выполняемой автомобилями (обычно самосвалами), чтобы износ шин оставался в допустимых пределах. Расстояние транспортировки отслеживается для всех транспортных средств, оснащенных GPS.
Если был сгенерирован сигнал тревоги, может потребоваться переназначить транспортные средства на более короткие маршруты или даже заменить их и установить им статус тех. обслуживания на шины. Вы можете создавать панели ТКМЧ для отображения Расчет ключевых показателей производительности (англ. - KPI) по разным категориям автомобилей.
Чтобы настроить панель ТКМЧ:
- На вкладке Панели в окне Просмотр щелкните правой кнопкой мыши по ТКМЧ и выберите опцию Новая панель.
- Введите имя для панели.
- Select the Equipment units against which tonnes-kilometres-per-hour will be recorded; choose All Equipment, a predefined equipment reference group or individual equipment units.
- Select the TKPH Measure - this will usually be Tonnes Km.
- Click Finish to exit and create the new panel (or Cancel to exit without saving).
Чтобы отобразить панель ТКМЧ:
-
Щелкните по полю «плюс», чтобы развернуть каталог ТКМЧ во вкладке Панели в окне Просмотр.
Созданные вами панели ТКМЧ указаны ниже.
- Щелкните мышью по названию панели и перетащите ее на открытое пространство.
Чтобы в дальнейшем просматривать эту панель, просто откройте эту область.
Единицы оборудования указаны рядом с графиком, в котором выводятся показания ТКМЧ в виде гистограммы.
For information on the options available in the toolbar for the panel, see Панель инструментов.
Столбцы таблицы
| Столбец | Описание |
|---|---|
| Оборудование | Код токена оборудования. |
| Время последней разгрузки | Время, когда был выполнена последняя разгрузка. |
| Полезная нагрузка (грузоподъемность) | Количество разгруженного материала в последнем рейсе. |
| Расстояние последнего рейса (км) | Расстояние, пройденное самосвалом между предыдущим временем разгрузки и последним временем разгрузки. |

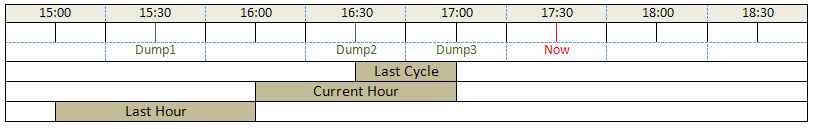

| ТКМЧ последнего рейса | ТКМЧ рассчитывается для временного интервала между временем предыдущей разгрузки (PreviousDumpTime) и временем последней разгрузки (LastDumpTime). |
| % последнего рейса | ТКМЧ последнего рейса / Максимум ТКМЧ * 100. |
| ТКМЧ текущего часа | ТКМЧ рассчитывается для временного интервала между временем последней разгрузки -1 час (LastDumpTime - 1ч) и временем последней разгрузки (LastDumpTime). |
| % текущего часа | ТКМЧ текущего часа / Максимум ТКМЧ * 100. |
| ТКМЧ последнего часа | ТКМЧ рассчитывается для временного интервала между временем последней разгрузки - 2 часа (LastDumpTime - 2 часа) и временем последней разгрузки - 1 час (LastDumpTime - 1 час). |
| % последнего часа | ТКМЧ последнего часа / Максимум ТКМЧ * 100. |
Рейс
Рейс определяется как поездка самосвала между двумя последовательными разгрузками (отвал -> отвал).
Если предыдущей разгрузки нет (это первая разгрузка), то рейс определяется как (погрузка -> поездка к отвалу).
Ось Х на графике
Показывает оборудование (также указано в таблице). Для каждой единицы оборудования отображаются 3 графика слева направо.
- % последнего рейса
- % текущего часа
- % последнего часа
Ось Y на графике
Показывает значение в процентах. Цвет столбцов зависит от того, был ли достигнут порог или максимальное значение.
- Синий: 0 <AmberAlertThreshold
- Желтый: больше чем AmberAlertThreshold и меньше чем RedAlertThreshold
- Красный: больше чем RedAlertThreshold и меньше чем MaximumThreshold
- Серый: больше чем MaximumThreshold
